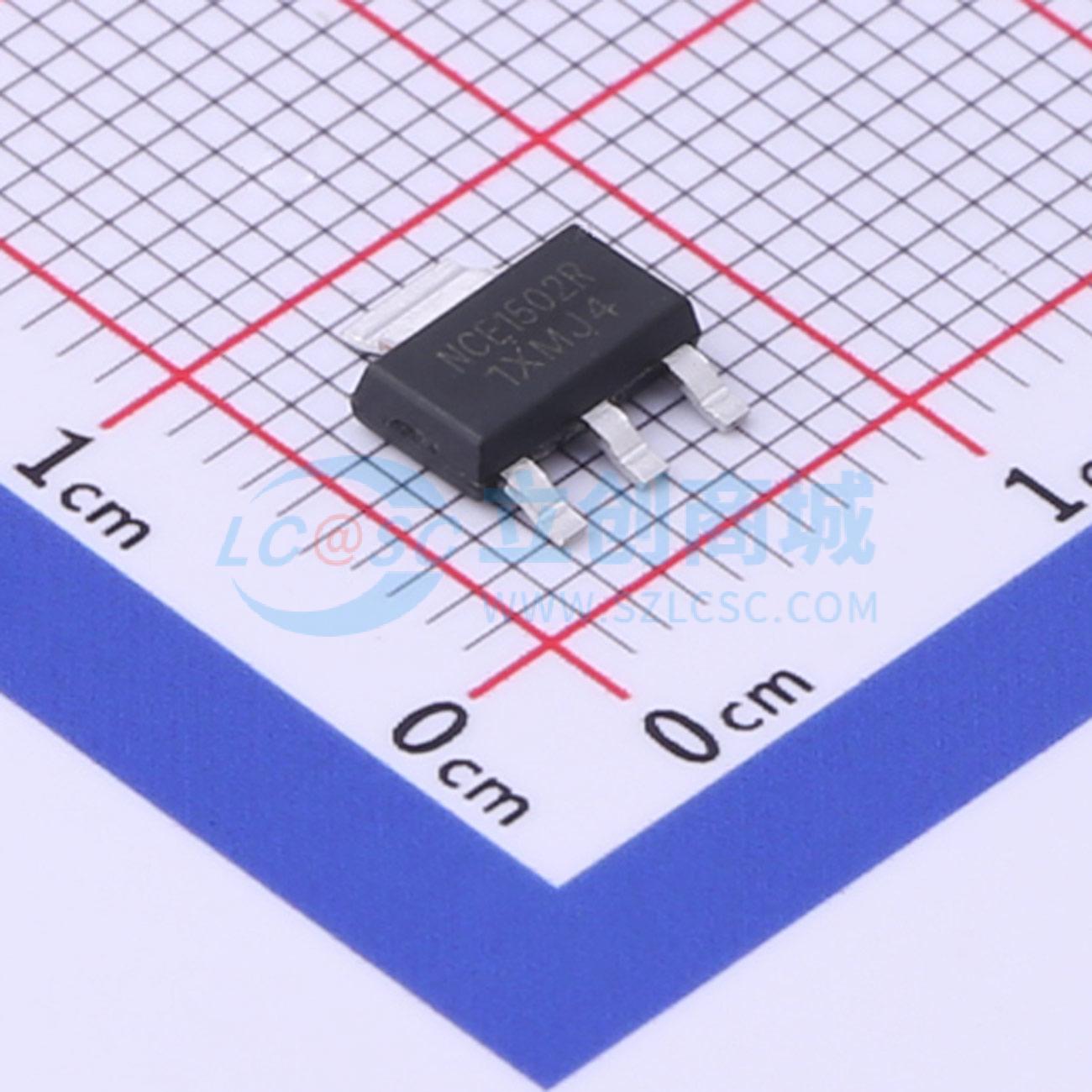

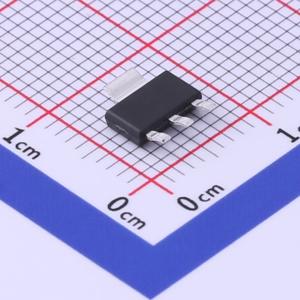

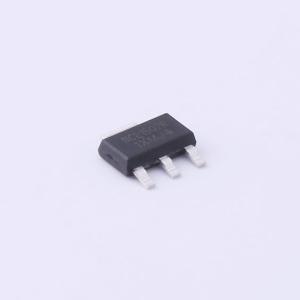

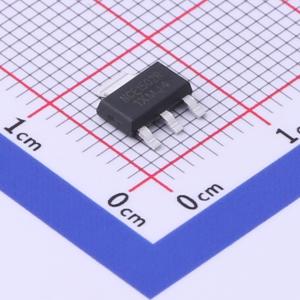

温馨提醒：图片仅供参考，商品以实物为准
NCE1502R
1个N沟道 耐压:150V 电流:2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCE1502R采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻RDS(ON)。它可用于多种应用场景。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE1502R
- 商品编号
- C502844
- 商品封装
- SOT-223-3L
- 包装方式
- 编带
- 商品毛重
- 0.232克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 2A | |
| 导通电阻(RDS(on)) | 300mΩ@10V,1.5A | |
| 耗散功率(Pd) | 2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 8nC@75V | |
| 输入电容(Ciss) | 235pF@25V | |
| 反向传输电容(Crss) | 20pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
NCE0208KA采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的漏源导通电阻（RDS(ON)）。它可用于多种应用场景。
商品特性
- 漏源电压（VDS） = 200V，漏极电流（ID） = 8A
- 当栅源电压（VGS） = 10V时，漏源导通电阻（RDS(ON)） < 300 mΩ（典型值：260 mΩ）
- 高密度单元设计，实现极低的导通电阻
- 对雪崩电压和电流进行了全面特性分析
- 栅极至漏极电荷低，可降低开关损耗
应用领域
- 功率开关应用
- 硬开关和高频电路
- 不间断电源
