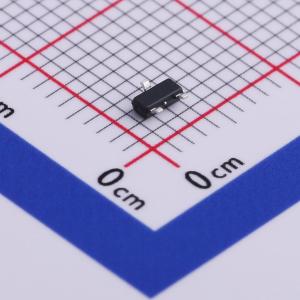

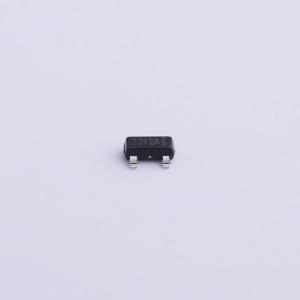

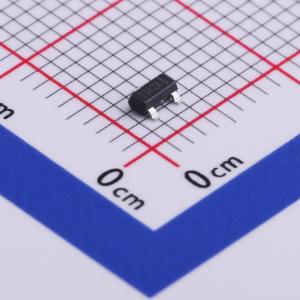

温馨提醒：图片仅供参考，商品以实物为准
NCE2312A
1个N沟道 耐压:20V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 使用先进的沟槽技术，提供出色的RDS(ON)、低栅极电荷，可在低至2.5V的栅极电压下工作。适用于电池保护或其他开关应用。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE2312A
- 商品编号
- C502860
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 28mΩ@4.5V,5A | |
| 耗散功率(Pd) | 1.25W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 500mV | |
| 栅极电荷量(Qg) | 11nC@4.5V | |
| 输入电容(Ciss) | 780pF@10V | |
| 反向传输电容(Crss) | 80pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
NCE2312A采用先进的沟槽技术，可提供出色的导通电阻（Rdson）、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- 漏源电压（VDS） = 20 V，漏极电流（ID） = 5 A
- 当栅源电压（VGS） = 2.5 V时，导通电阻（Rdson） < 35 mΩ
- 当栅源电压（VGS） = 4.5 V时，导通电阻（Rdson） < 28 mΩ
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- 电池保护-负载开关-电源管理
