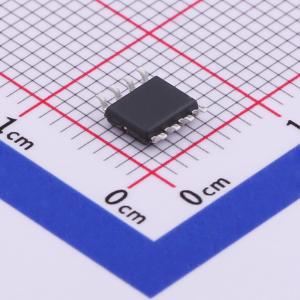

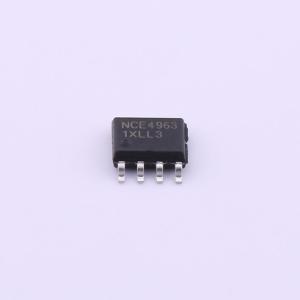

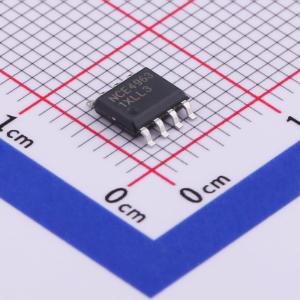

温馨提醒：图片仅供参考，商品以实物为准
NCE4963
2个P沟道 耐压:20V 电流:7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 使用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于作为负载开关或在PWM应用中使用。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE4963
- 商品编号
- C502854
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 27mΩ@4.5V | |
| 耗散功率(Pd) | 3W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.4V | |
| 栅极电荷量(Qg) | 10nC | |
| 输入电容(Ciss) | 1.21nF@10V | |
| 反向传输电容(Crss) | 290pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
NCE4953A采用先进的沟槽技术，可提供出色的漏源导通电阻、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
商品特性
- 漏源电压 = -30V，漏极电流 = -5.3A
- 栅源电压为 -4.5V时，漏源导通电阻 < 85 mΩ
- 栅源电压为 -10V时，漏源导通电阻 < 49 mΩ
- 具备高功率和电流处理能力
- 获得无铅产品认证
- 表面贴装封装
应用领域
- PWM应用
- 负载开关
- 电源管理
