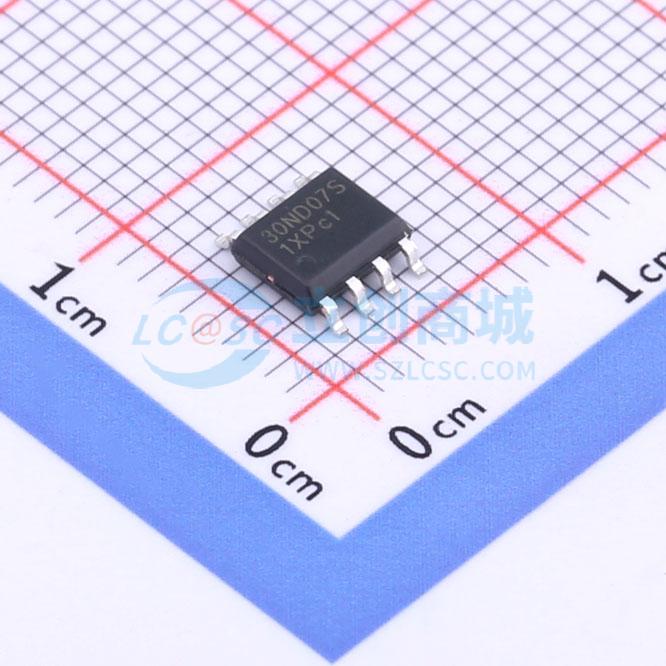

温馨提醒：图片仅供参考，商品以实物为准

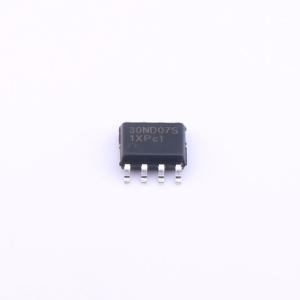

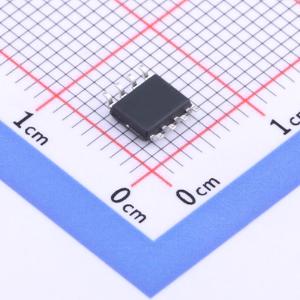

NCE30ND07S
2个N沟道 耐压:30V 电流:7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCE30ND07S采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻（RDS(ON)）。它可用于多种应用场景。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE30ND07S
- 商品编号
- C502856
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.196克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 40mΩ@4.5V,6A | |
| 耗散功率(Pd) | 2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.1V | |
| 栅极电荷量(Qg) | 7.2nC@15V | |
| 输入电容(Ciss) | 380pF@15V | |
| 反向传输电容(Crss) | 41pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
NCE8205采用先进的沟槽技术，可提供出色的漏源导通电阻、低栅极电荷，并且能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- 漏源电压 = 20V，漏极电流 = 4A
- 栅源电压为2.5V时，漏源导通电阻 < 37 mΩ
- 栅源电压为4.5V时，漏源导通电阻 < 27 mΩ
- 具备高功率和大电流处理能力
- 符合无铅产品要求
- 采用表面贴装封装
应用领域
-电池保护-负载开关-电源管理
