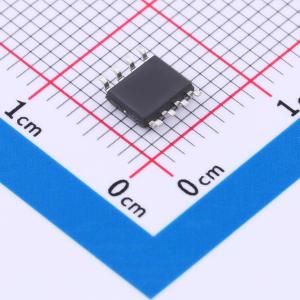

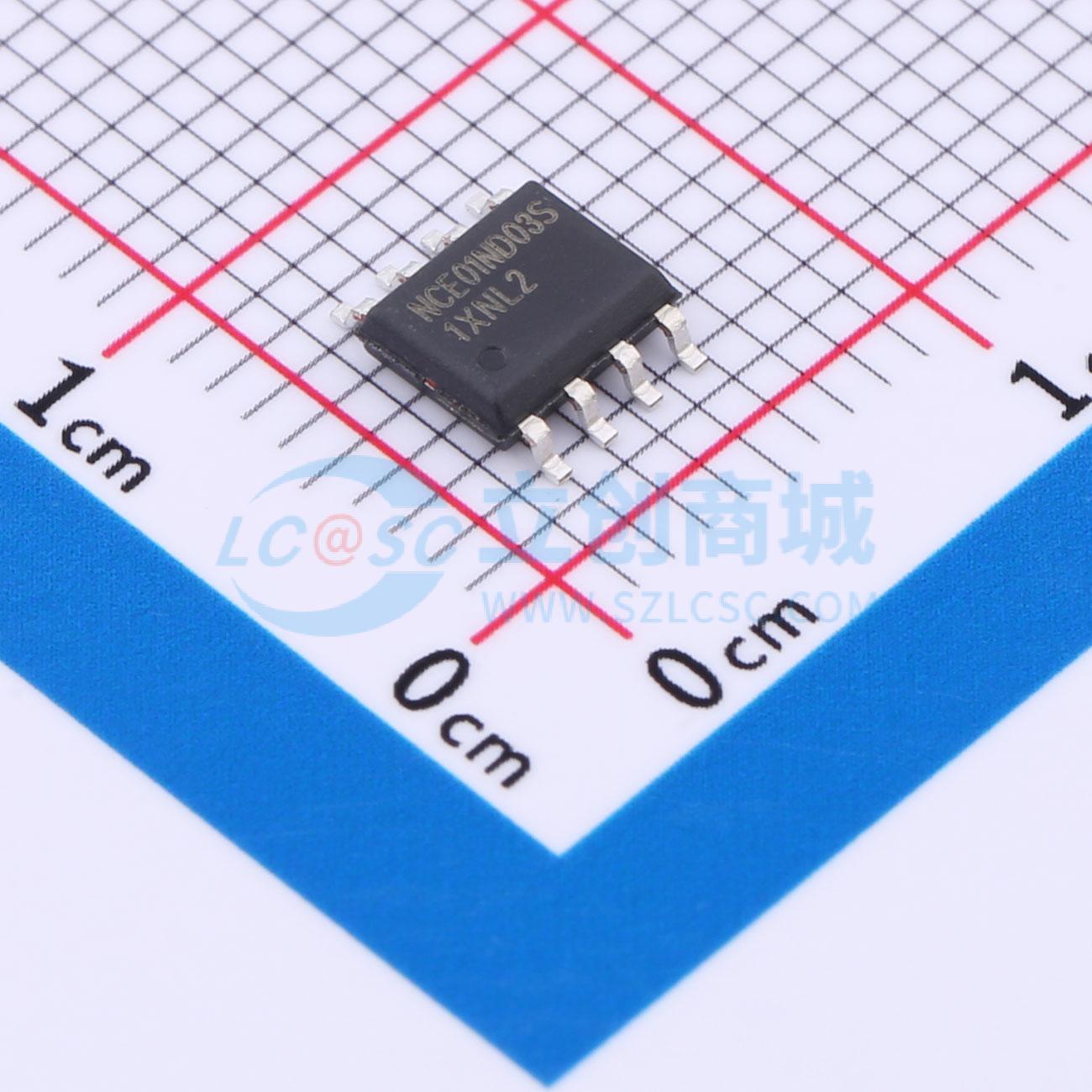

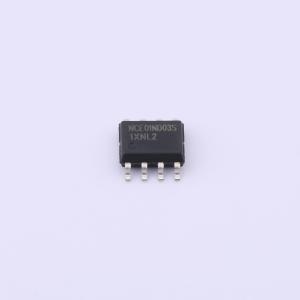

温馨提醒：图片仅供参考，商品以实物为准
NCE01ND03S
2个N沟道 耐压:100V 电流:3A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- NCE01ND03S采用先进的沟槽技术和设计，可提供出色的导通电阻（RDS(ON)）和低栅极电荷。它可用于多种应用场景。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE01ND03S
- 商品编号
- C502845
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.199克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 140mΩ@4.5V | |
| 耗散功率(Pd) | 2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 21.5nC@50V | |
| 输入电容(Ciss) | 730pF | |
| 反向传输电容(Crss) | 27pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
NCE1502R采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的漏源导通电阻。它可用于多种应用场景。
商品特性
- VDS = 100V,ID = 3A
- 在 V G S = 10V 时,R D S (ON) < 130mΩ
- 在 V G S = 4.5V 时,R D S (ON) < 140mΩ
- 采用高密度单元设计,实现极低的 RDS(on)
- 对雪崩电压和电流进行了全面表征
应用领域
- 电源开关应用
- 硬开关和高频电路
- 不间断电源
