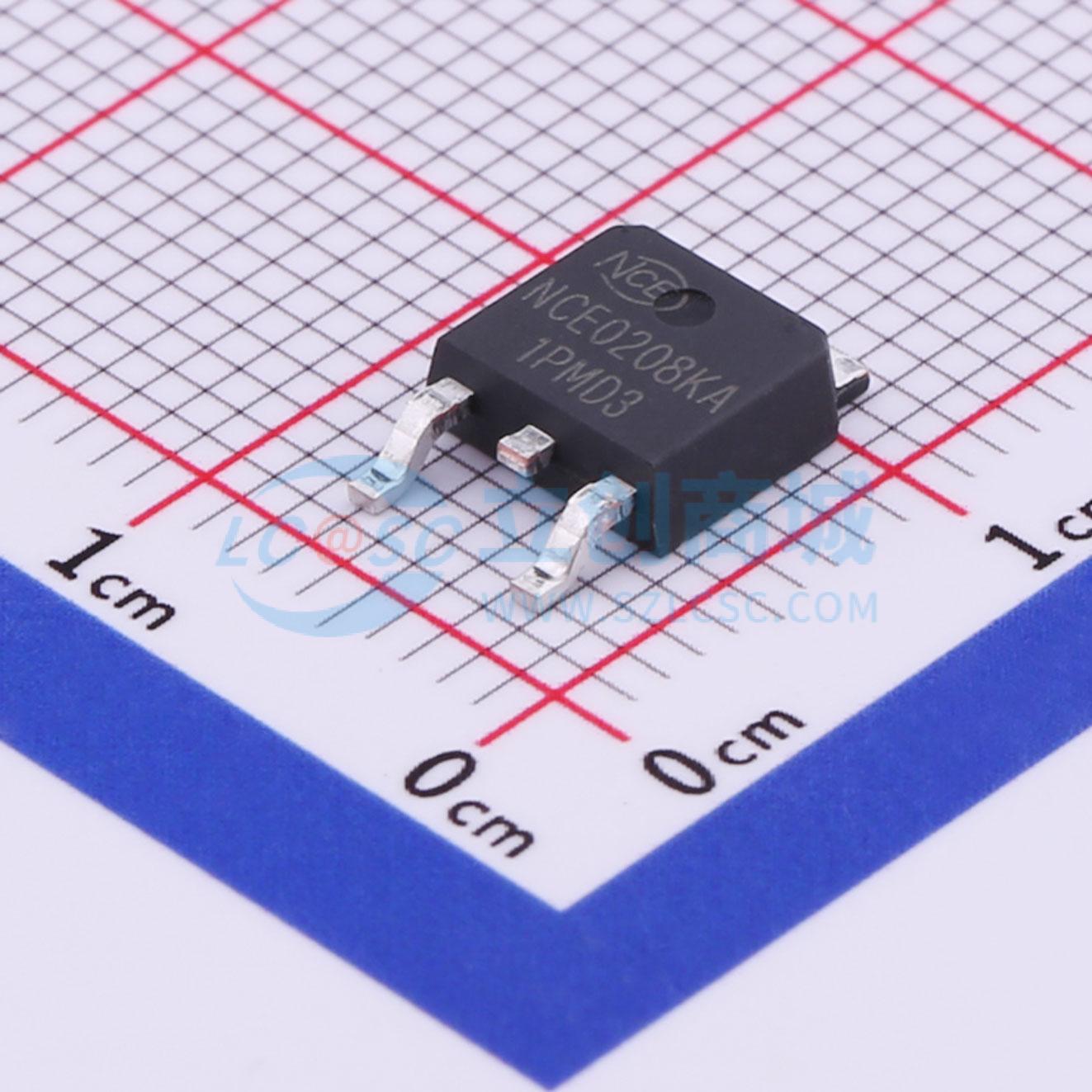

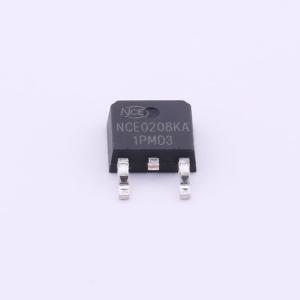

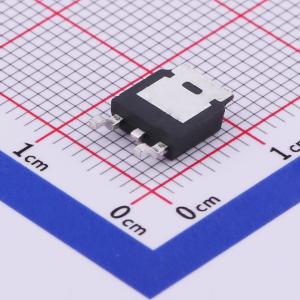

温馨提醒：图片仅供参考，商品以实物为准
NCE0208KA
1个N沟道 耐压:200V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用先进的沟槽技术和设计，提供优异的导通电阻和低栅极电荷，可用于多种应用。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE0208KA
- 商品编号
- C502830
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.516克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 8A | |
| 导通电阻(RDS(on)) | 260mΩ@10V | |
| 耗散功率(Pd) | 55W | |
| 阈值电压(Vgs(th)) | 1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 16nC@10V | |
| 输入电容(Ciss) | 540pF | |
| 反向传输电容(Crss) | 35pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 90pF |
商品概述
NCE30PD08S采用先进的沟槽技术，可提供出色的导通状态漏源电阻（RDS(ON)）、低栅极电荷，并能在低至4.5V的栅极电压下工作。
商品特性
- VDS = 200V,ID = 8A
- RDS(ON) < 300 m Ω(在 VGS = 10 V 条件下)(典型值:260 m Ω)
- 高密度单元设计,实现超低RDS(ON)
- 全面表征雪崩电压和电流
- 低栅极至漏极电荷,降低开关损耗
应用领域
- 电源开关应用
- 硬开关和高频电路
- 不间断电源
