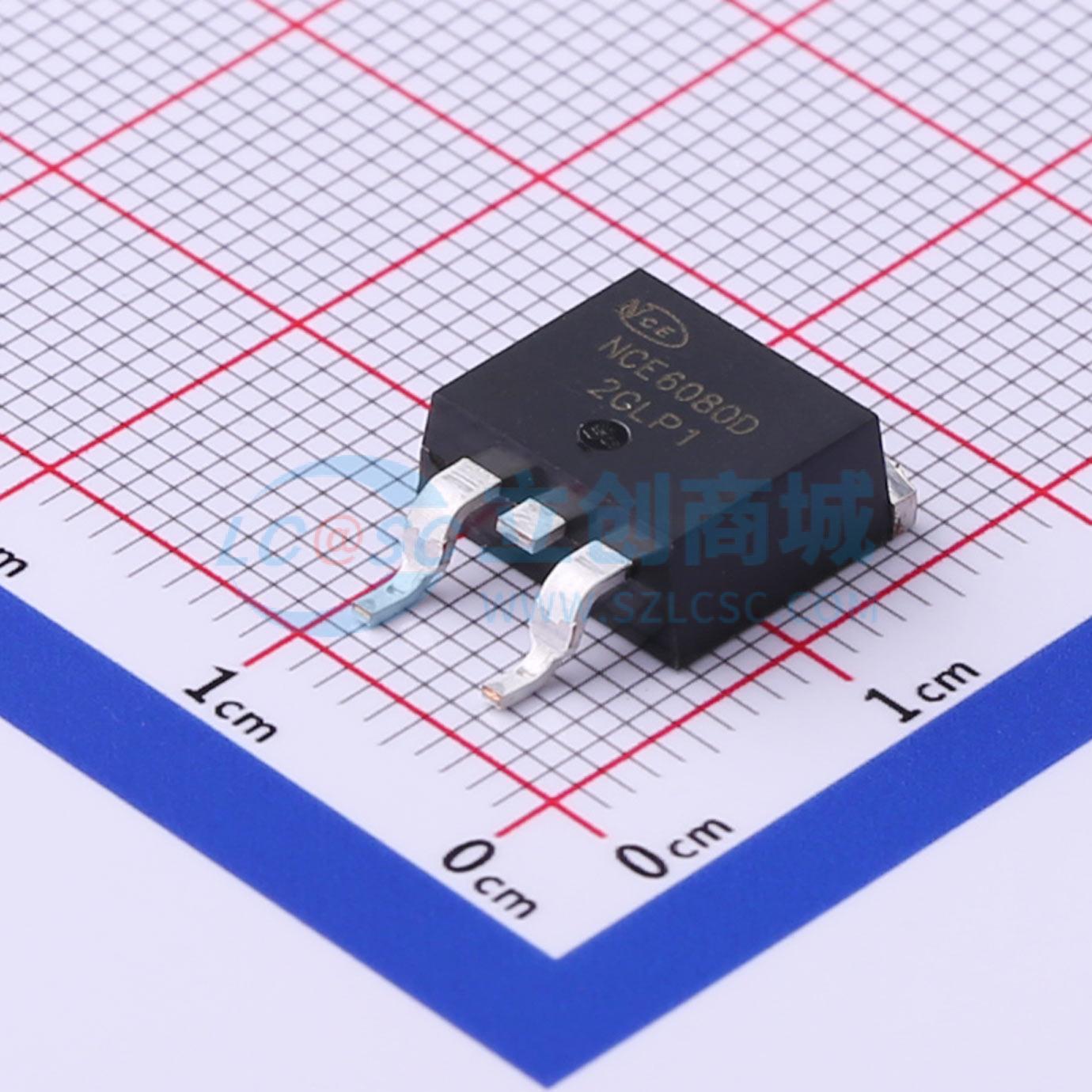

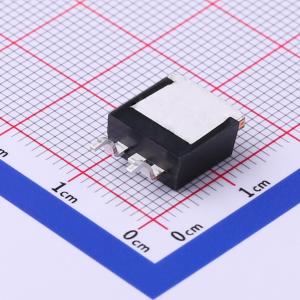

温馨提醒：图片仅供参考，商品以实物为准
NCE6080D
1个N沟道 耐压:60V 电流:80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 使用先进的沟槽技术和设计，提供低栅极电荷的出色导通电阻。可用于各种应用。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE6080D
- 商品编号
- C502834
- 商品封装
- TO-263-2L
- 包装方式
- 编带
- 商品毛重
- 2.146克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 7mΩ@10V,20A | |
| 耗散功率(Pd) | 110W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.8V | |
| 栅极电荷量(Qg) | 90nC@10V | |
| 输入电容(Ciss) | 4nF@30V | |
| 反向传输电容(Crss) | 210pF@30V | |
| 工作温度 | -55℃~+175℃@(Tj) |
商品概述
NCE0130A采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的漏源导通电阻（RDS(ON)）。它可用于多种应用。
商品特性
- 漏源电压（VDS） = 100V，漏极电流（ID） = 30A
- 栅源电压（VGS） = 10V时，漏源导通电阻（RDS(ON)） < 32 mΩ（典型值：25 mΩ）
- 采用特殊工艺技术，具备高静电放电（ESD）能力
- 高密度单元设计，实现超低导通电阻
- 雪崩电压和电流特性完全表征
- 高雪崩能量（EAS），稳定性和一致性良好
- 采用优良封装，散热性能出色
应用领域
- 功率开关应用
- 硬开关和高频电路
- 不间断电源
