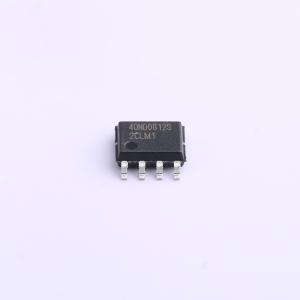

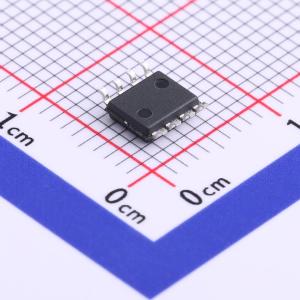

温馨提醒：图片仅供参考，商品以实物为准
NCE40ND0812S
2个N沟道 耐压:40V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCE40ND0812S采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻（RDS(ON)）。它可用于多种应用场景。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE40ND0812S
- 商品编号
- C502820
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 8A；12A | |
| 导通电阻(RDS(on)) | 15.8mΩ@10V；11.7mΩ@10V | |
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 1.5V；1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 22.9nC@10V；38.2nC@10V | |
| 输入电容(Ciss) | 964pF；1.78nF | |
| 反向传输电容(Crss) | 96pF；160pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 109pF；209pF |
商品概述
NCE40ND0812S采用先进的沟槽技术和设计，可在低栅极电荷下提供出色的导通电阻RDS(ON)，适用于多种应用场景。
商品特性
- 漏源电压VDS = 40V，漏极电流ID = 8A
- 漏源电压VDS = 40V，漏极电流ID = 12A
- 栅源电压VGS = 10V时，导通电阻RDS(ON) < 18mΩ
- 栅源电压VGS = 10V时，导通电阻RDS(ON) < 14mΩ
- 栅源电压VGS = 4.5V时，导通电阻RDS(ON) < 28mΩ
- 栅源电压VGS = 4.5V时，导通电阻RDS(ON) < 20mΩ
- 高密度单元设计，实现超低导通电阻Rdson
- 具备完整的雪崩电压和电流特性
应用领域
- 电源开关应用
- 硬开关和高频电路
- 不间断电源
