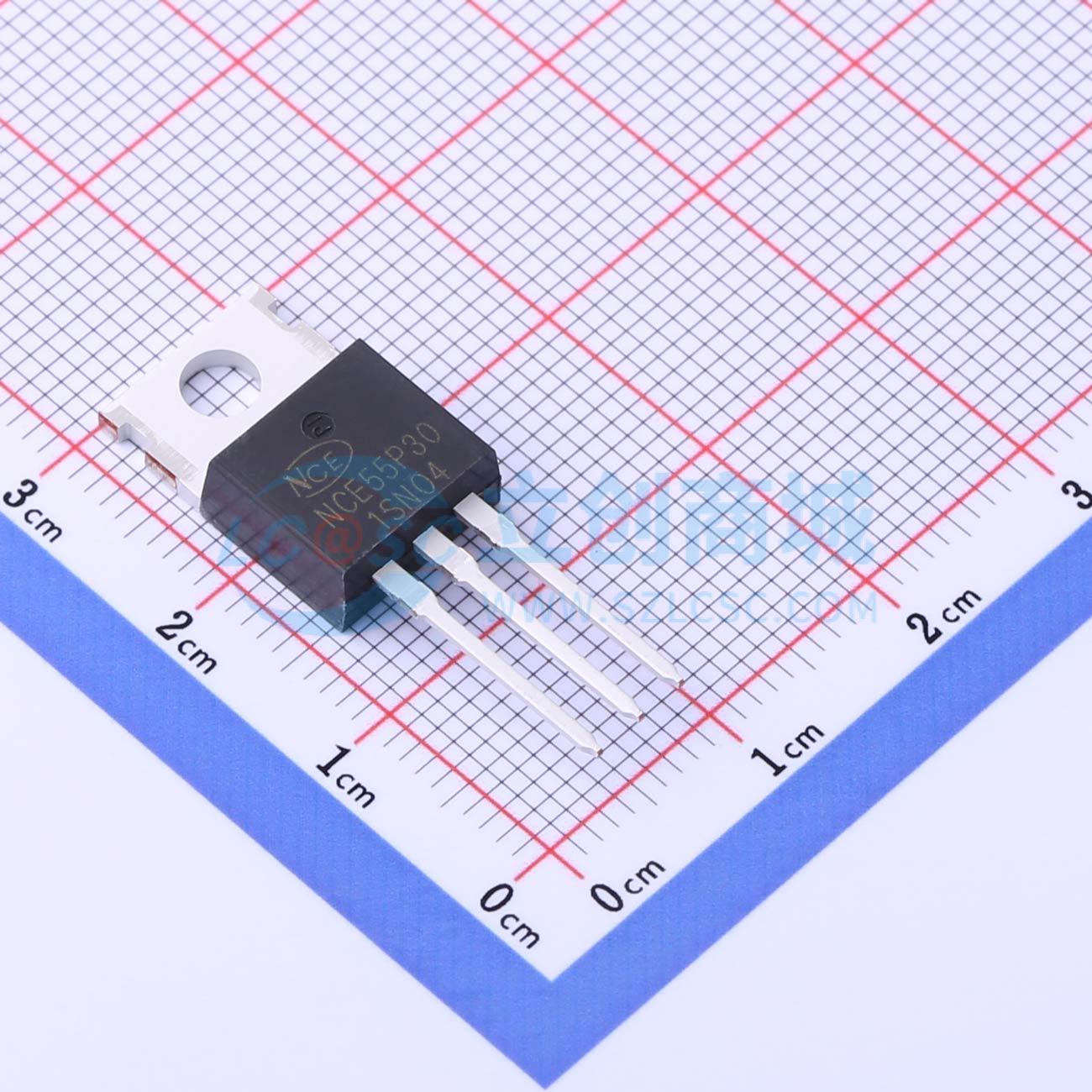

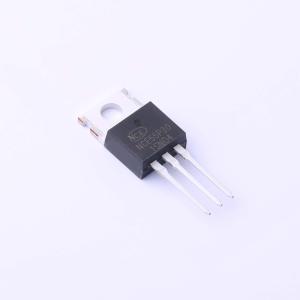

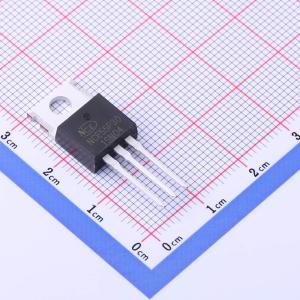

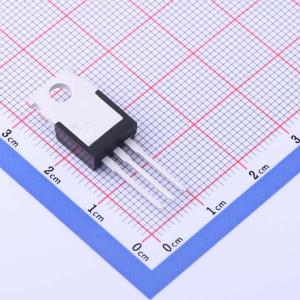

温馨提醒：图片仅供参考，商品以实物为准
NCE55P30
1个P沟道 耐压:55V 电流:30A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE55P30
- 商品编号
- C502810
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 55V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 40mΩ@10V,15A | |
| 耗散功率(Pd) | 6W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.6V | |
| 栅极电荷量(Qg) | 56nC@44V | |
| 输入电容(Ciss) | 3.5nF@30V | |
| 反向传输电容(Crss) | 153pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
NCE55P30采用先进的沟槽技术和设计，可在低栅极电荷下实现出色的RDS(ON)。它可用于多种应用场景。
商品特性
- VDS = -55V，ID = -30A
- 在VGS = -10V时，RDS(ON) < 40mΩ
- 高密度单元设计，实现超低Rdson
- 雪崩电压和电流特性完全表征
- 高EAS下具有良好的稳定性和一致性
- 出色的封装，散热性能良好
应用领域
- 电源开关应用-硬开关和高频电路-不间断电源
