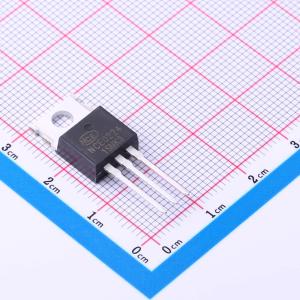

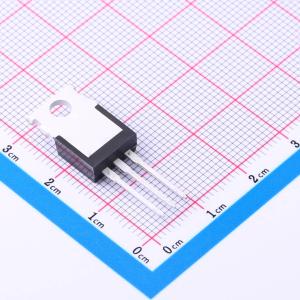

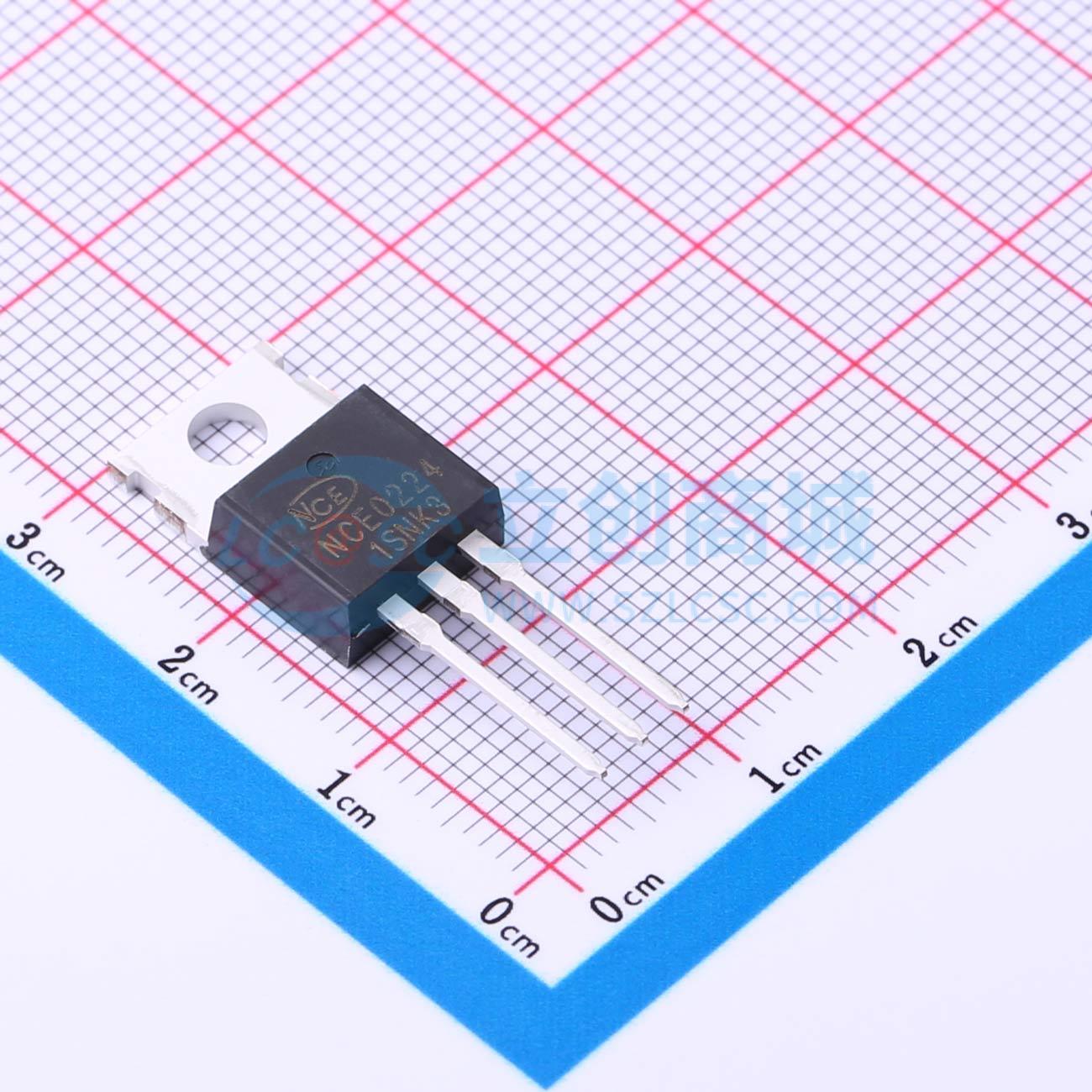

NCE0224
1个N沟道 耐压:200V 电流:24A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用先进的沟槽技术和设计，可提供出色的导通电阻和低栅极电荷，可用于多种应用。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE0224
- 商品编号
- C502789
- 商品封装
- TO-220-3L
- 包装方式
- 管装
- 商品毛重
- 2.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 24A | |
| 导通电阻(RDS(on)) | 64mΩ@10V | |
| 耗散功率(Pd) | 150W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.2V | |
| 栅极电荷量(Qg) | 91.9nC@10V | |
| 输入电容(Ciss) | 4.5658nF | |
| 反向传输电容(Crss) | 70pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
NCE1550采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的漏源导通电阻（RDS(ON)）。它可用于多种应用场景。
商品特性
- VDS = 200V,ID = 24A
- RDS(ON) < 80 m Ω @ VGS = 10 V (典型值:64mΩ)
- 高密度单元设计,实现超低Rdson
- 雪崩电压和电流特性完全表征
- 高EAS下具有良好的稳定性和一致性
- 采用散热性能良好的封装
- 采用特殊工艺技术,具备高ESD能力
应用领域
-电源开关应用-硬开关和高频电路-不间断电源
