温馨提醒：图片仅供参考，商品以实物为准

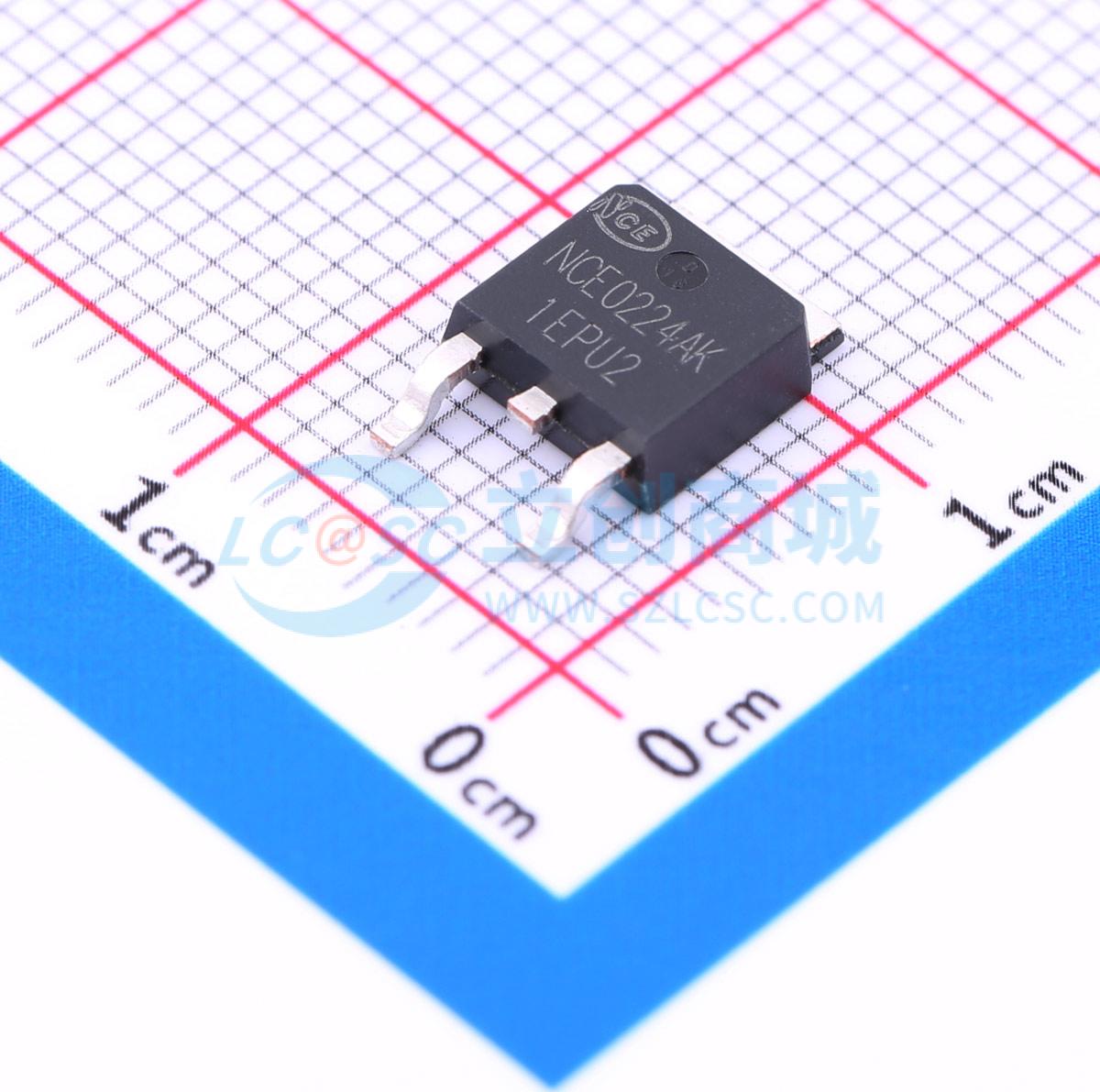

NCE0224AK
1个N沟道 耐压:200V 电流:24A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 使用先进的沟槽技术和设计，提供出色的导通电阻 (RDS(ON)) 和低栅极电荷。它可用于各种应用。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE0224AK
- 商品编号
- C502791
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 24A | |
| 导通电阻(RDS(on)) | 80mΩ@10V,15A | |
| 耗散功率(Pd) | 150W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 60nC@10V | |
| 输入电容(Ciss) | 4.2nF@25V | |
| 反向传输电容(Crss) | 75pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
NCE30H11BK采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的漏源导通电阻（RDS(ON)）。它可用于多种应用场景。
商品特性
- 漏源电压（VDS） = 30V，漏极电流（ID） = 110A
- 栅源电压（VGS） = 10V时，漏源导通电阻（RDS(ON)） = 2.6mΩ（典型值）
- 栅源电压（VGS） = 4.5V时，漏源导通电阻（RDS(ON)） = 4.5mΩ（典型值）
- 高密度单元设计，实现超低导通电阻
- 雪崩电压和电流特性全面表征
- 具有高单脉冲雪崩能量（EAS），稳定性和一致性良好
- 采用散热性能出色的封装
- 采用特殊工艺技术，具备高静电放电（ESD）能力
应用领域
- DC/DC转换器
- 同步整流器
