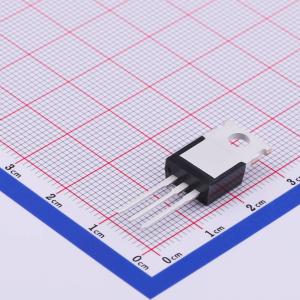

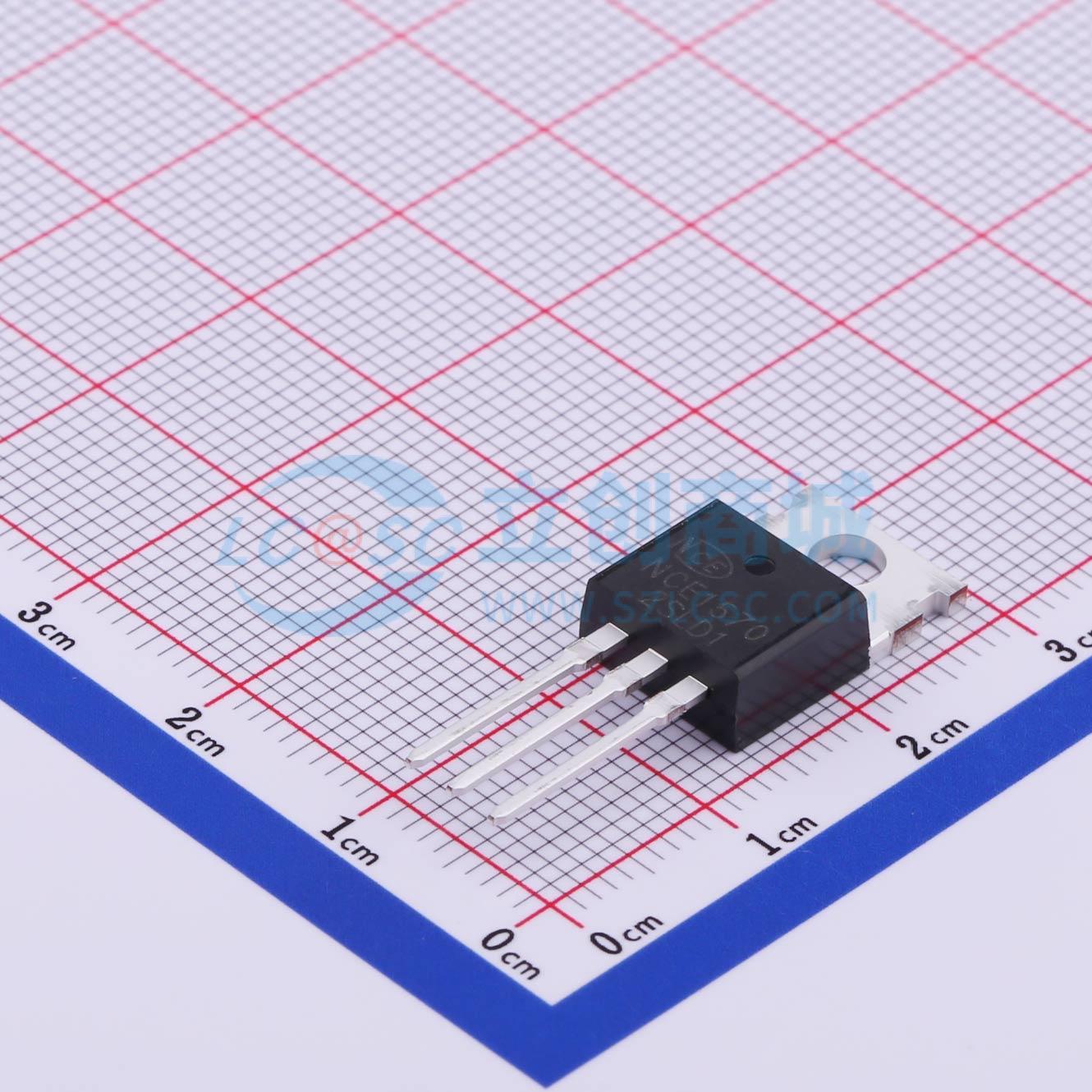

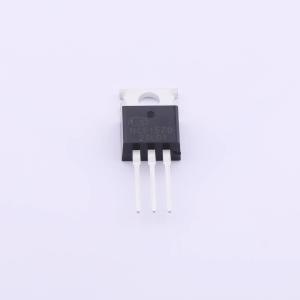

温馨提醒：图片仅供参考，商品以实物为准
NCE1570
1个N沟道 耐压:150V 电流:70A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCE1570采用先进的沟槽技术和设计，可在低栅极电荷下实现出色的导通电阻RDS(ON)。它可用于多种应用场景。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE1570
- 商品编号
- C502790
- 商品封装
- TO-220-3L
- 包装方式
- 管装
- 商品毛重
- 2.71克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 14mΩ@10V,20A | |
| 耗散功率(Pd) | 310W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 148.4nC@10V | |
| 输入电容(Ciss) | 6.644nF@75V | |
| 反向传输电容(Crss) | 178pF@75V | |
| 工作温度 | -55℃~+175℃@(Tj) |
商品概述
NCE82H110采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的漏源导通电阻（RDS(ON)）。它可用于多种应用场景。
商品特性
- 漏源电压（VDS） = 82V，漏极电流（ID） = 110A
- 在栅源电压（VGS） = 10V时，漏源导通电阻（RDS(ON)） < 7毫欧（mΩ）（典型值：5.9mΩ）
- 拥有高ESD能力的特殊工艺技术
- 采用高密度单元设计，实现超低导通电阻
- 雪崩电压和电流特性完全表征
- 具有高单脉冲雪崩能量（EAS），稳定性和一致性良好
- 采用散热性能良好的出色封装
应用领域
- 电源开关应用
- 硬开关和高频电路
- 不间断电源
