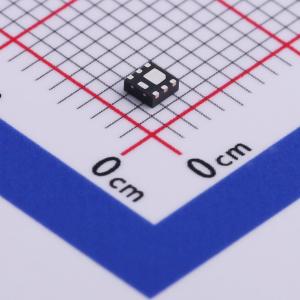

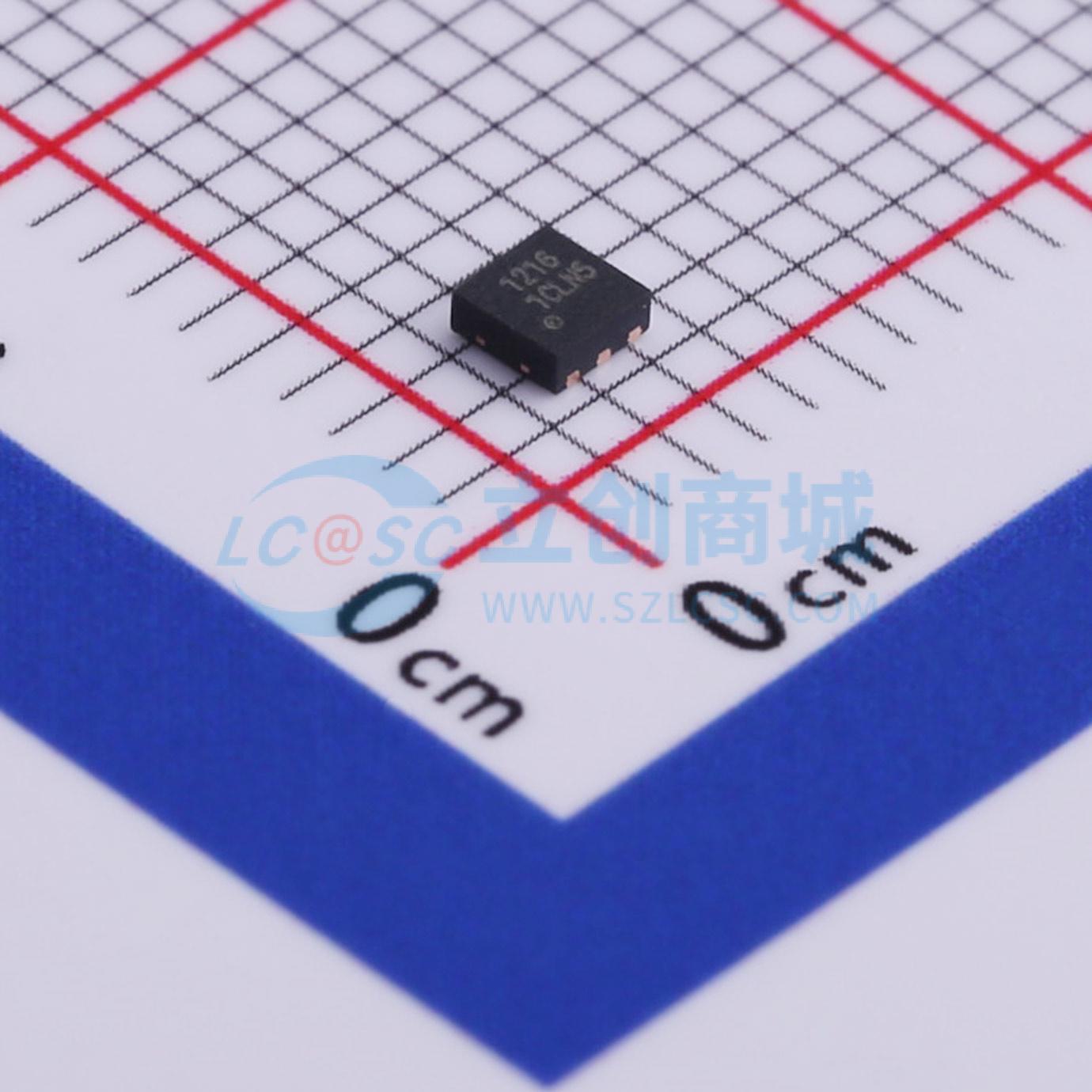

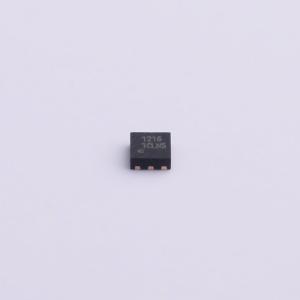

温馨提醒：图片仅供参考，商品以实物为准
NCE1216
NCE1216
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE1216
- 商品编号
- C502781
- 商品封装
- DFNWB-6-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 12V | |
| 连续漏极电流(Id) | 16A | |
| 导通电阻(RDS(on)) | 18mΩ@4.5V | |
| 耗散功率(Pd) | 18W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 400mV | |
| 栅极电荷量(Qg) | 48nC@4.5V | |
| 输入电容(Ciss) | 2.7nF | |
| 反向传输电容(Crss) | 590pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
NCE1216采用先进的沟槽技术，可提供出色的导通电阻[RDS(ON)]、低栅极电荷，并能在不同栅极电压下工作。该器件适用于负载开关应用及其他多种应用场景。
商品特性
- 漏源电压(VDS) = -12V,漏极电流(ID) = -16A
- 当栅源电压(VGS) = -2.5V时,导通电阻[RDS(ON)] < 22mΩ
- 当栅源电压(VGS) = -4.5V时,导通电阻[RDS(ON)] < 18mΩ
- 先进的沟槽MOSFET工艺技术
- 超低导通电阻与低栅极电荷
应用领域
- 脉冲宽度调制(PWM)应用
- 负载开关
- 手机电池充电
