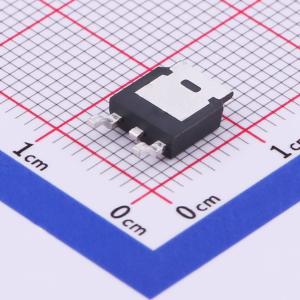

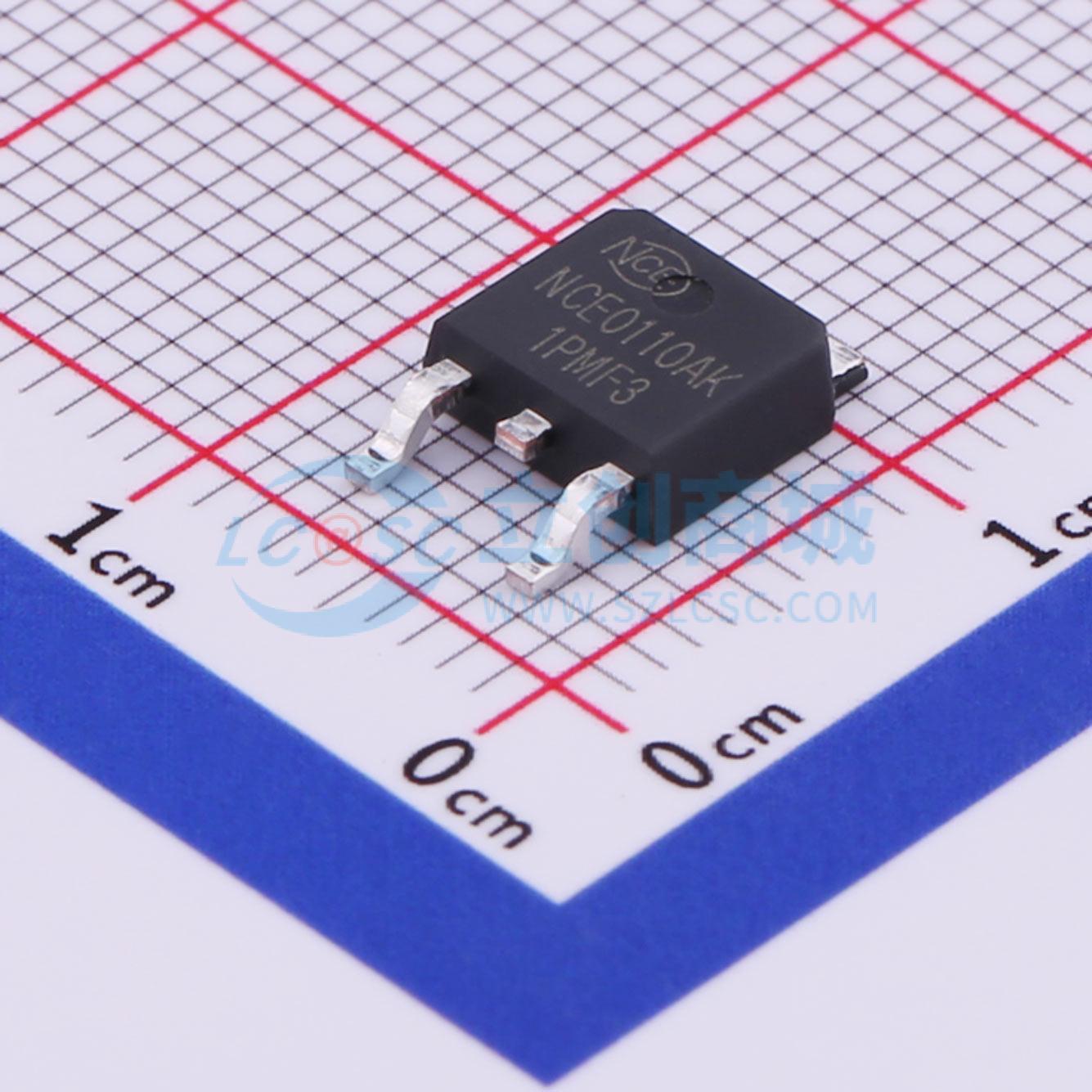

温馨提醒：图片仅供参考，商品以实物为准
NCE0110AK
1个N沟道 耐压:100V 电流:10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCE0110AK采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻Rds(ON)。它可用于多种应用场景。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE0110AK
- 商品编号
- C502779
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 130mΩ@10V | |
| 耗散功率(Pd) | 40W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 21.5nC@50V | |
| 输入电容(Ciss) | 980pF | |
| 反向传输电容(Crss) | 27pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
NCE02H10T采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的漏源导通电阻（RDS(ON)）。它可用于各种应用。
商品特性
- VDS = 100 V,ID = 10 A
- RDS(ON) < 130 m Ω @ VGS = 10 V(典型值:95mΩ)
- RDS(ON) < 140 m Ω @ VGS = 4.5 V(典型值:100 m Ω)
- 高密度单元设计,实现超低RDS(ON)
- 雪崩电压和电流特性全面表征
- 高 EAS 下具有良好的稳定性和一致性
- 出色的封装,散热性能良好
- 采用特殊工艺技术,具备高ESD能力
应用领域
-电源开关应用-硬开关和高频电路-不间断电源
