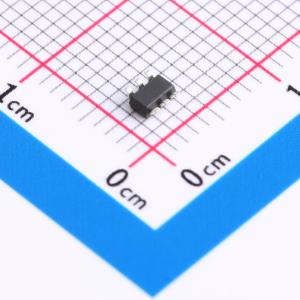

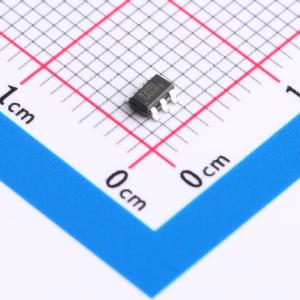

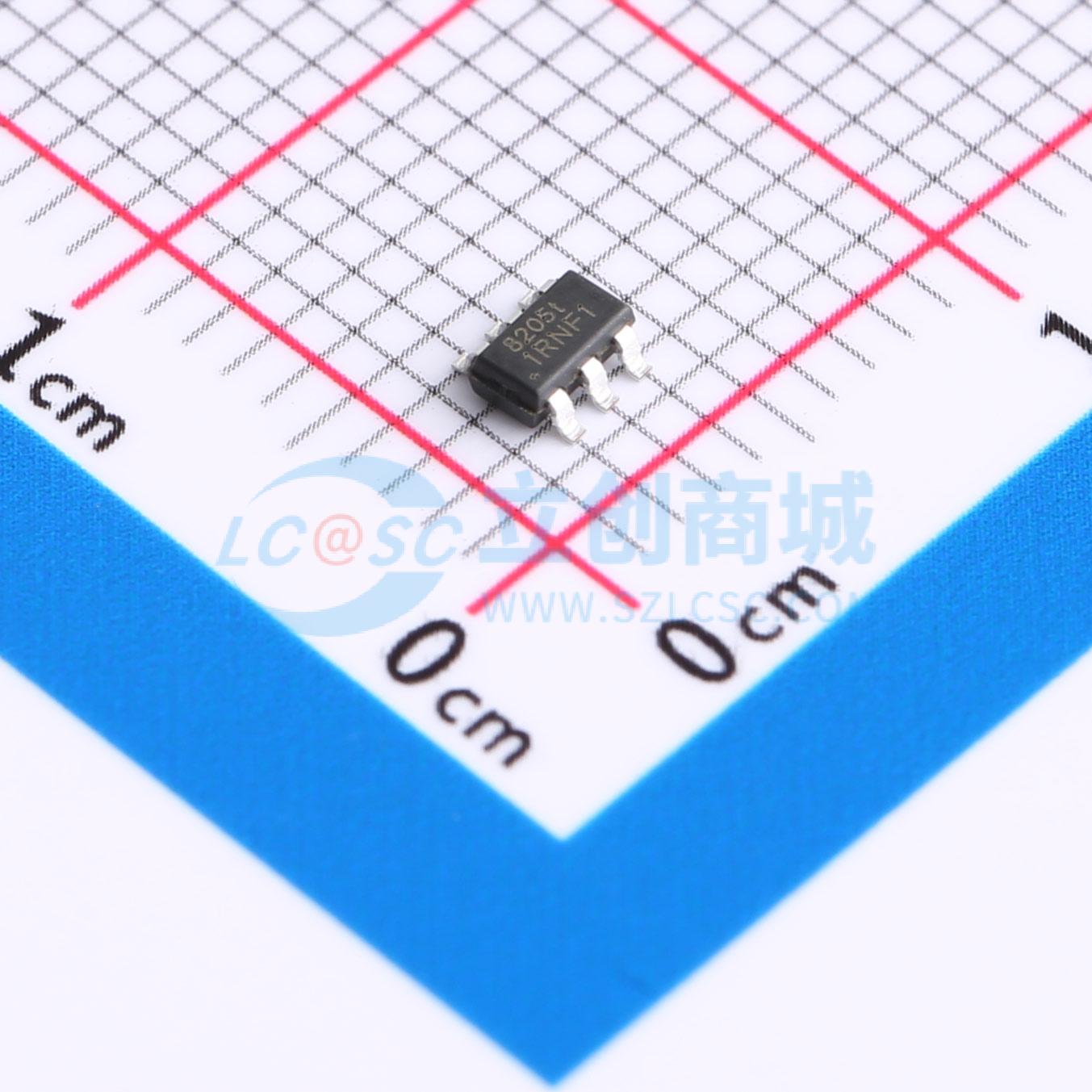

温馨提醒：图片仅供参考，商品以实物为准
NCE8205t
2个N沟道 耐压:20V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCE8205t采用先进的沟槽技术，可提供出色的导通电阻RDS(ON)、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE8205t
- 商品编号
- C502769
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 32mΩ@2.5V,5A | |
| 耗散功率(Pd) | 1.25W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.2V | |
| 栅极电荷量(Qg) | 9.5nC | |
| 输入电容(Ciss) | 550pF@10V | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃ |
商品概述
NCE8205t采用先进的沟槽技术，可提供出色的导通电阻RDS(ON)、低栅极电荷，并且能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- 漏源电压VDS = 20V，漏极电流ID = 5A
- 当栅源电压VGS = 2.5V时，导通电阻RDS(ON) < 32 mΩ
- 当栅源电压VGS = 4.5V时，导通电阻RDS(ON) < 23 mΩ
- 具备高功率和大电流处理能力
- 符合无铅产品要求
- 采用表面贴装封装
应用领域
- 电池保护
- 负载开关
- 电源管理
