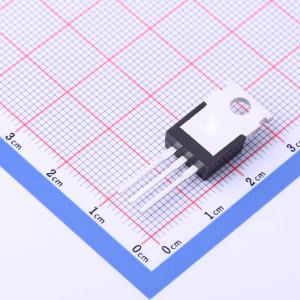

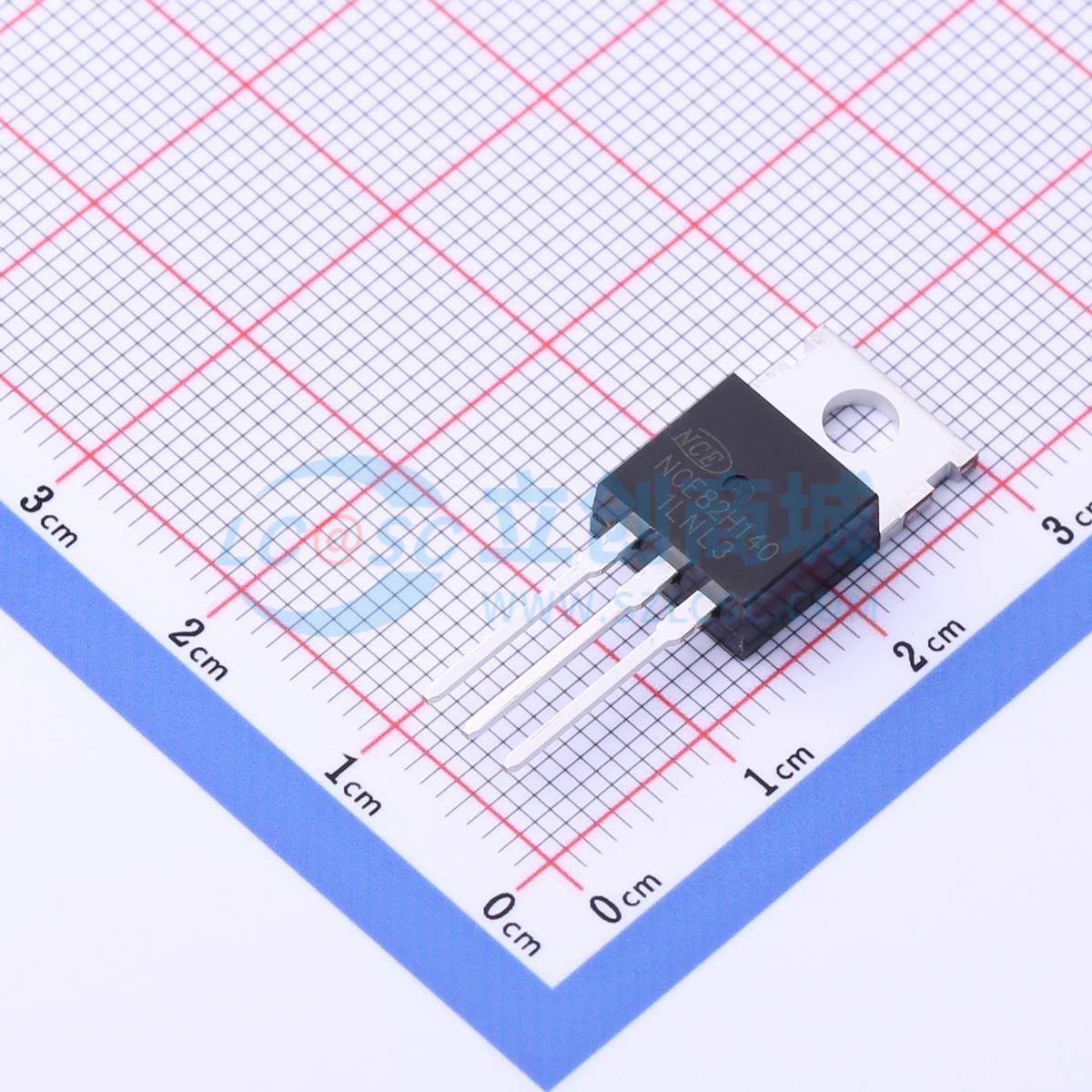

温馨提醒：图片仅供参考，商品以实物为准
NCE82H140
1个N沟道 耐压:82V 电流:140A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- NCE82H140采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻RDS(ON)。它可应用于各种不同的领域。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE82H140
- 商品编号
- C502764
- 商品封装
- TO-220-3L
- 包装方式
- 管装
- 商品毛重
- 3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 82V | |
| 连续漏极电流(Id) | 140A | |
| 导通电阻(RDS(on)) | 5.2mΩ@10V | |
| 耗散功率(Pd) | 220W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 158nC | |
| 输入电容(Ciss) | 7.9nF | |
| 反向传输电容(Crss) | 384pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
NCE0275采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的漏源导通电阻。它可用于汽车应用及其他多种应用。
商品特性
- VDS = 82V,ID = 140A
- RDS(ON) < 5.2 m Ω(在 VGS = 10 V 时,典型值为 4.3 m Ω)
- 采用特殊工艺技术,具备高静电放电(ESD)能力
- 高密度单元设计,实现超低RDS(ON)
- 雪崩电压和电流特性完全表征
- 高 EAS 下具有良好的稳定性和一致性
- 采用出色的封装,散热性能良好
应用领域
-功率开关应用-硬开关和高频电路-不间断电源
