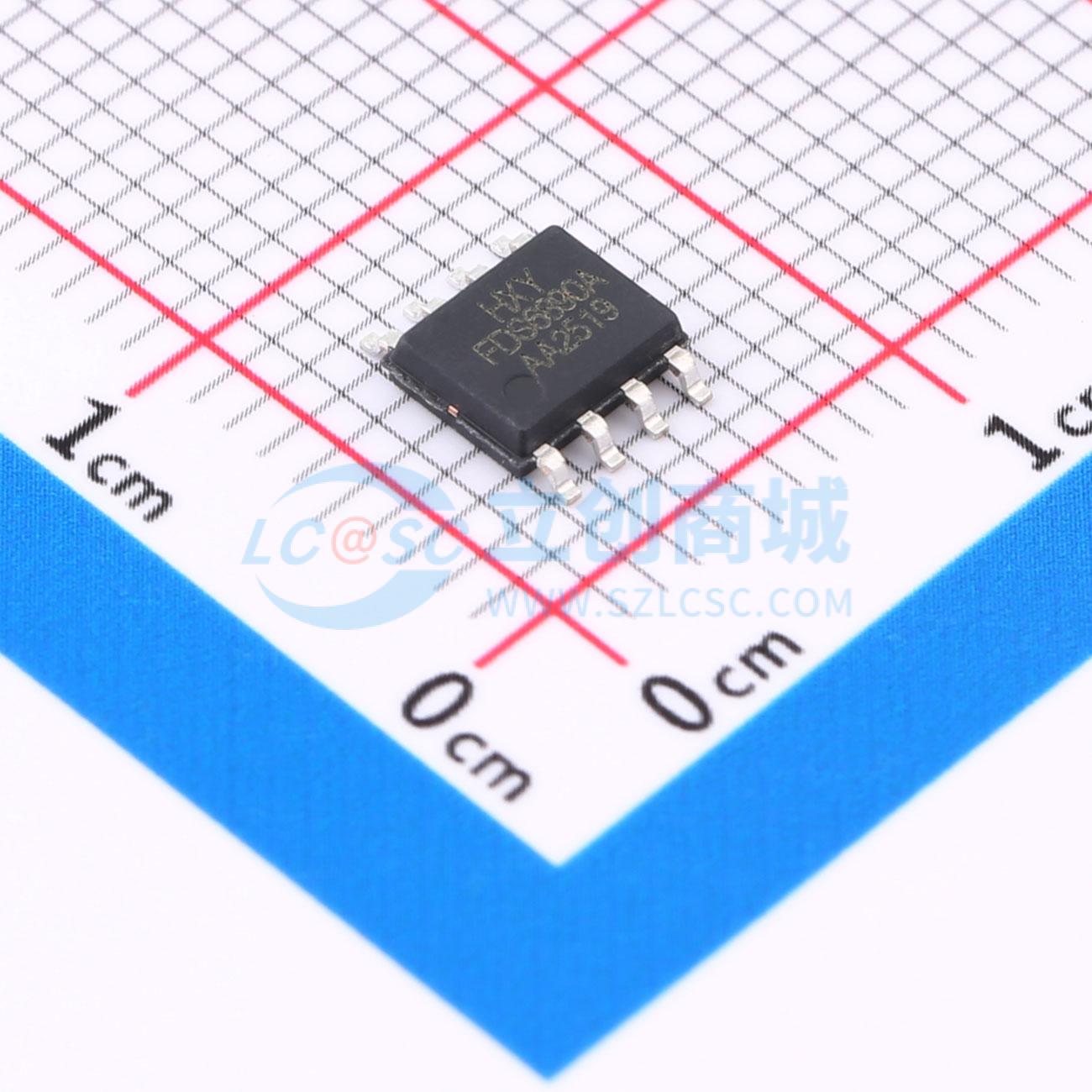

FDS6890A-HXY实物图

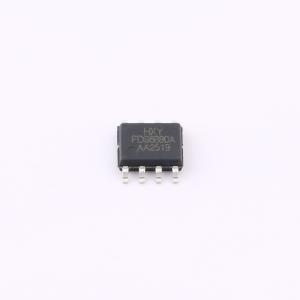

  • FDS6890A-HXY商品缩略图

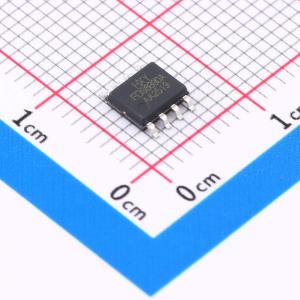

  • FDS6890A-HXY商品缩略图

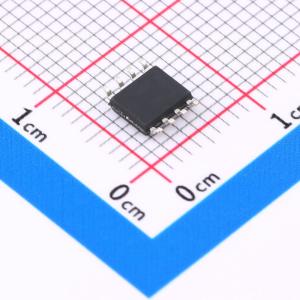

  • FDS6890A-HXY商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

FDS6890A-HXY

双N沟道增强型MOSFET

SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
描述
本款N+N沟道场效应管(MOSFET)采用双通道设计,单通道支持连续漏极电流达8A(ID),漏源耐压(VDSS)为20V,导通电阻低至13毫欧(RDON),有效降低功率损耗。器件具备优异的开关速度与热稳定性,适用于高性能电源转换、便携式电子设备、通信模块及计算平台中的同步整流、负载开关、电机控制及电池管理系统,可提升整体系统效率与响应速度。
商品型号
FDS6890A-HXY
商品编号
C48996516
商品封装
SOP-8​
包装方式
编带
商品毛重
0.12551克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量2个N沟道
漏源电压(Vdss)20V
连续漏极电流(Id)8A
导通电阻(RDS(on))13mΩ@4.5V
耗散功率(Pd)2.25W
阈值电压(Vgs(th))700mV
属性参数值
栅极电荷量(Qg)10.5nC@4.5V
输入电容(Ciss)700pF
反向传输电容(Crss)105pF
工作温度-55℃~+150℃
类型N沟道
输出电容(Coss)120pF

商品概述

FDS6890A采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。

商品特性

  • VDS = 20V ID = 8A
  • RDS(ON) < 20mΩ @ VGS = 4.5V

应用领域

  • 电池保护
  • 负载开关
  • 不间断电源

数据手册PDF
