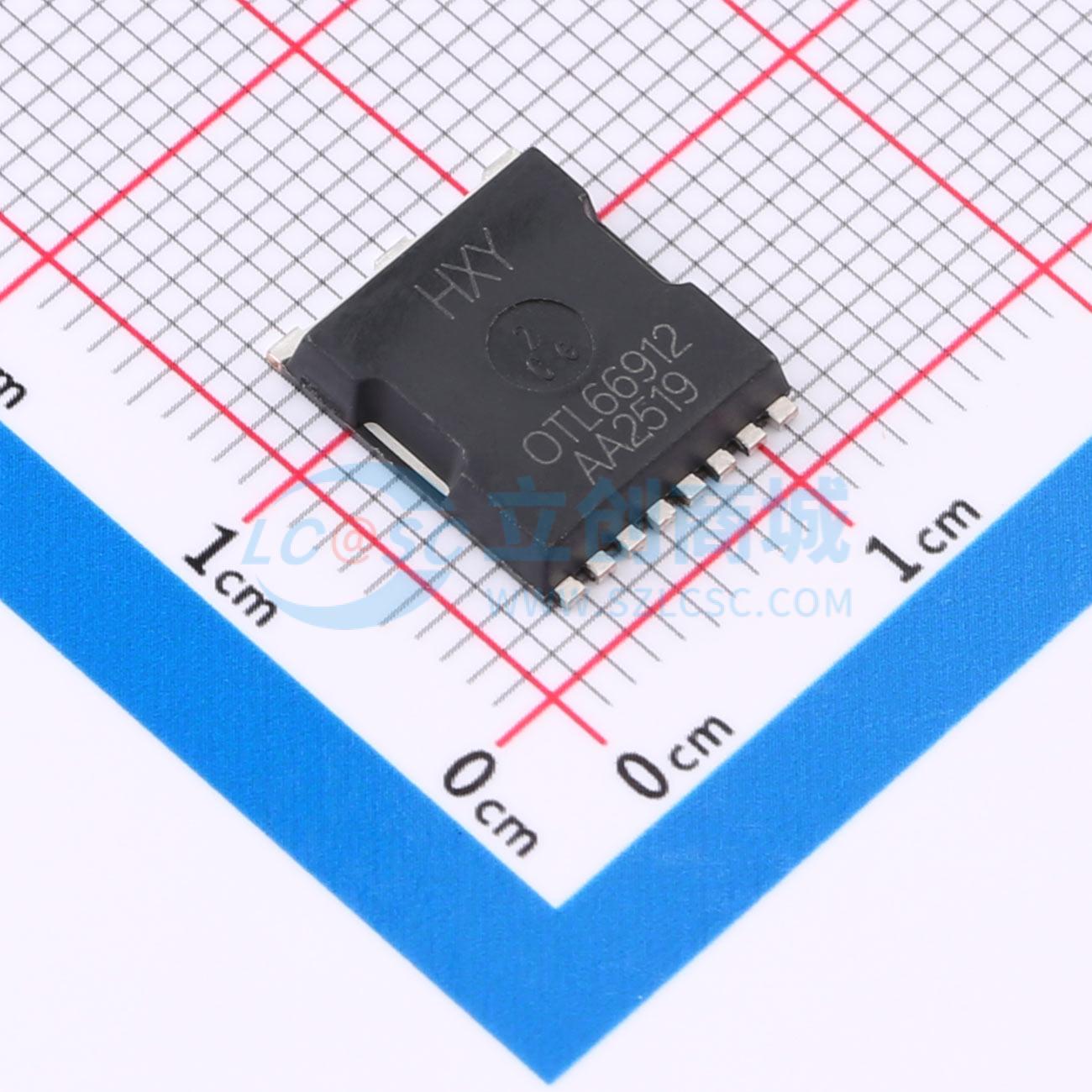

AOTL66912实物图

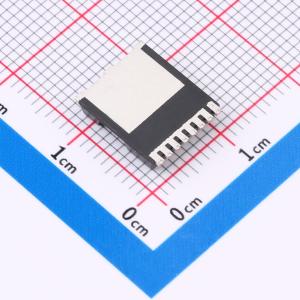

  • AOTL66912商品缩略图

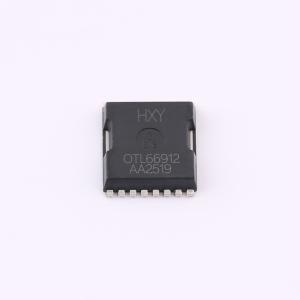

  • AOTL66912商品缩略图
  • AOTL66912商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AOTL66912

N沟道屏蔽栅极型增强模式MOSFET

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
本款N沟道场效应管(MOSFET)具备高电流承载能力和优异的导通性能,主要参数包括:最大漏极电流ID为350A,漏源击穿电压VDSS为100V,导通电阻RDON低至1.4mΩ。器件设计采用成熟工艺,确保在高负载条件下仍具有良好的稳定性和耐久性。适用于高效电源变换装置、储能管理系统、智能电力设备及高性能计算平台等场景,满足对电能转换效率与系统可靠性有较高要求的应用需求。
商品型号
AOTL66912
商品编号
C48996529
商品封装
TOLL​
包装方式
编带
商品毛重
0.928克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)100V
连续漏极电流(Id)312A
导通电阻(RDS(on))1.4mΩ@10V
耗散功率(Pd)390.6W
阈值电压(Vgs(th))3V@250uA
属性参数值
栅极电荷量(Qg)250nC@10V
输入电容(Ciss)14.3nF
反向传输电容(Crss)50pF
工作温度-55℃~+150℃
类型N沟道
输出电容(Coss)2.12nF

商品概述

AOTL66912采用先进的SGT MOSFET技术,具备低导通电阻RDS(ON)、低栅极电荷、快速开关和出色的雪崩特性。 该器件专为实现更高的耐用性而设计。

商品特性

  • 漏源电压VDS = 100V,漏极电流ID = 350A
  • 当栅源电压VGS = 10V时,导通电阻RDS(ON) < 2mΩ

应用领域

  • 电池保护
  • 功率分配
  • N沟道MOSFET
