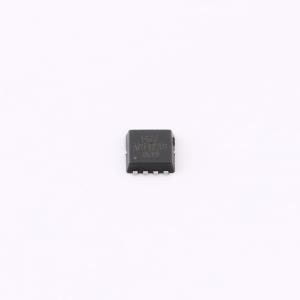

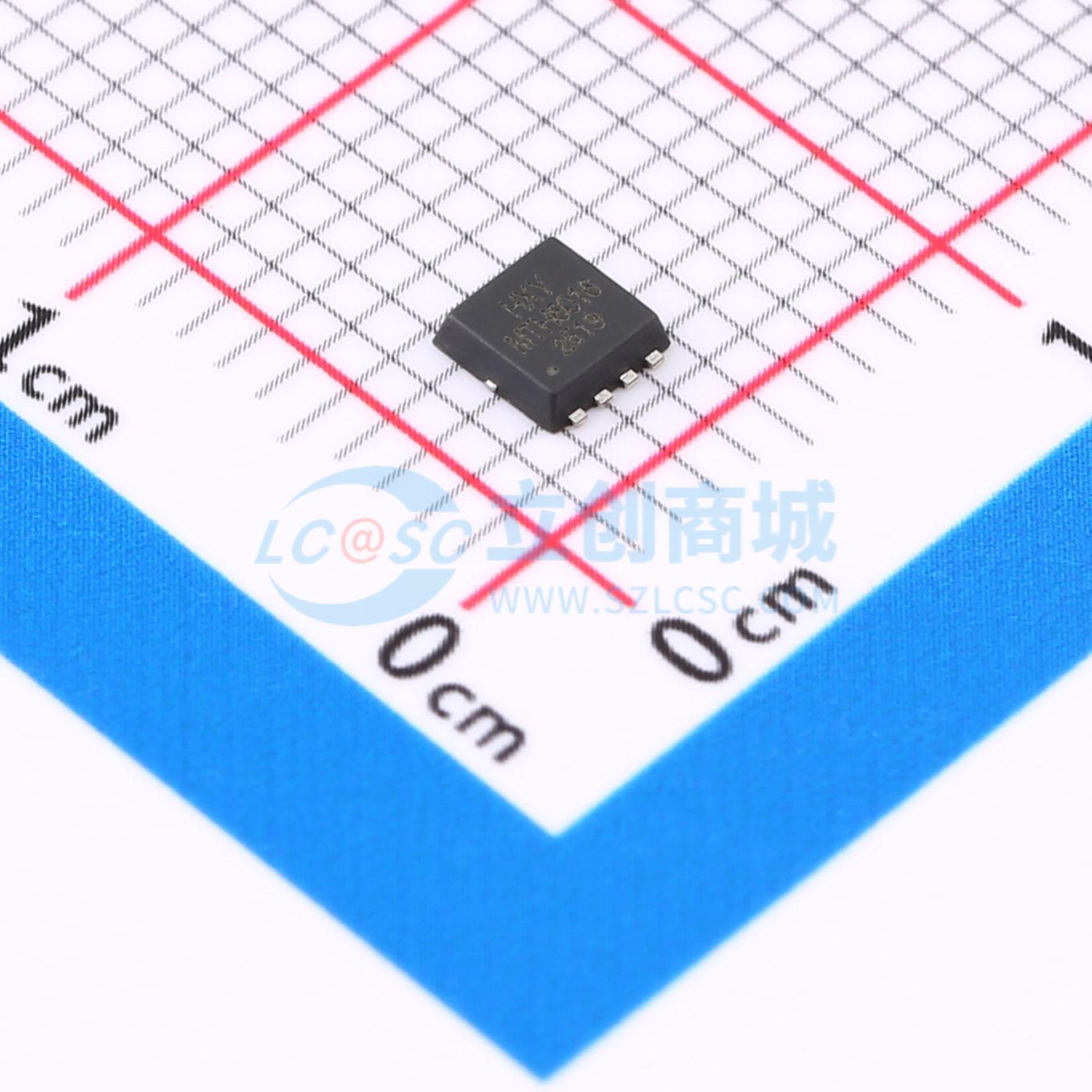

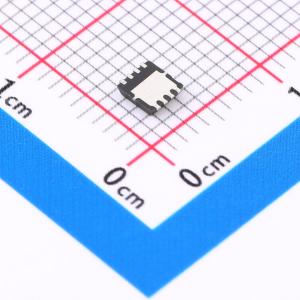

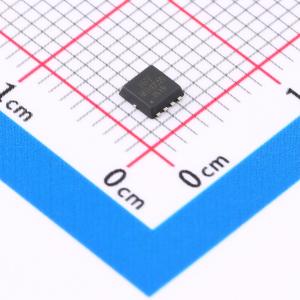

DMTH6016LFVWQ-7-A-HXY
N沟道 耐压:60V 电流:40A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 本款N沟道场效应管（MOSFET）具有以下主要参数：最大漏极电流ID为40A，漏源击穿电压VDSS为60V，导通电阻RDON低至12mΩ，适合高效率功率转换应用。该器件采用先进工艺制造，具备良好的热稳定性和可靠性，适用于电源管理、电池充放电控制、直流电机驱动及各类开关电路中，能够满足较高功率需求下的快速响应与低损耗要求。
- 商品型号
- DMTH6016LFVWQ-7-A-HXY
- 商品编号
- C48996537
- 商品封装
- DFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.071克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 12mΩ@10V | |
| 耗散功率(Pd) | 30W | |
| 阈值电压(Vgs(th)) | 1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 22nC@10V | |
| 输入电容(Ciss) | 930pF | |
| 反向传输电容(Crss) | 8pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 230pF |
商品概述
DMTH6016LFVWQ-7-A采用先进的沟槽技术,可提供出色的导通电阻RDS(ON)、低栅极电荷,并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- 漏源电压VDS = 60 V,漏极电流ID = 40 A
- 当栅源电压VGS = 10 V时,导通电阻RDS(ON) < 15 mΩ
应用领域
-电池保护-负载开关-不间断电源
