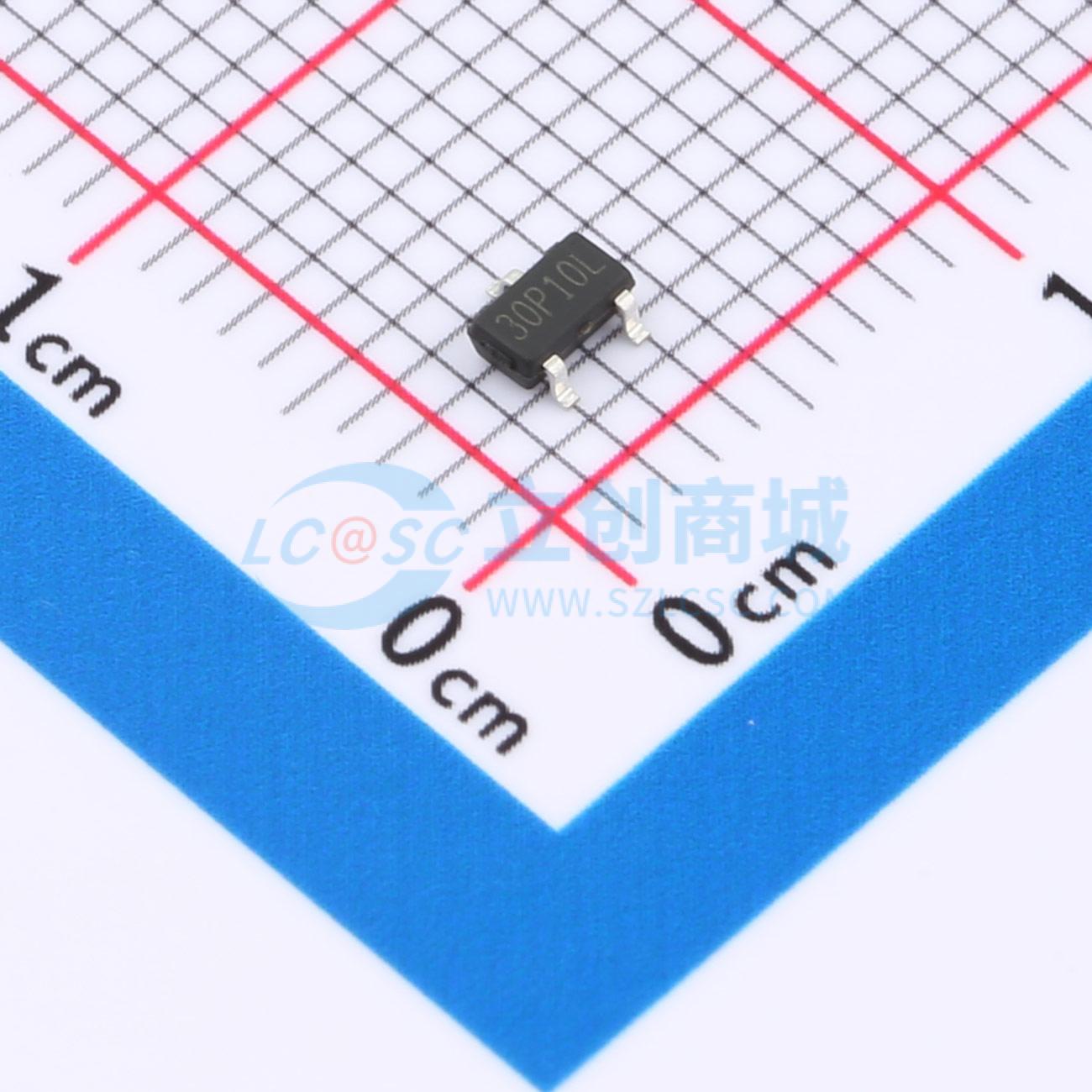

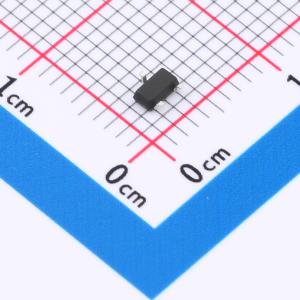

温馨提醒：图片仅供参考，商品以实物为准
SI2393DS-T1-GE3-HXY
P沟道增强型MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 本产品为P沟道场效应管（MOSFET），主要参数包括：最大漏极电流（ID）为10A，漏源电压（VDSS）为30V，导通电阻（RDON）低至14mΩ，栅源电压（VGS）为±20V。该器件适用于需要高效功率管理的场景，可广泛用于电源转换、负载开关、电池保护及便携式设备等电路设计中，具备良好的热稳定性和快速响应能力，能够满足高密度功率系统对性能与可靠性的基础要求。
- 商品型号
- SI2393DS-T1-GE3-HXY
- 商品编号
- C48996547
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 9.5A | |
| 导通电阻(RDS(on)) | 20mΩ@10V | |
| 耗散功率(Pd) | 3W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 22nC@10V | |
| 输入电容(Ciss) | 1.33nF | |
| 反向传输电容(Crss) | 156pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 183pF |
商品概述
SI2393DS-T1-GE3采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = -30V,ID = -9.5A
- 在VGS = -10V时,RDS(ON) < 20mΩ
应用领域
- PWM应用
- 负载开关
- 电源管理
