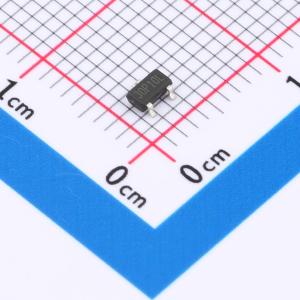

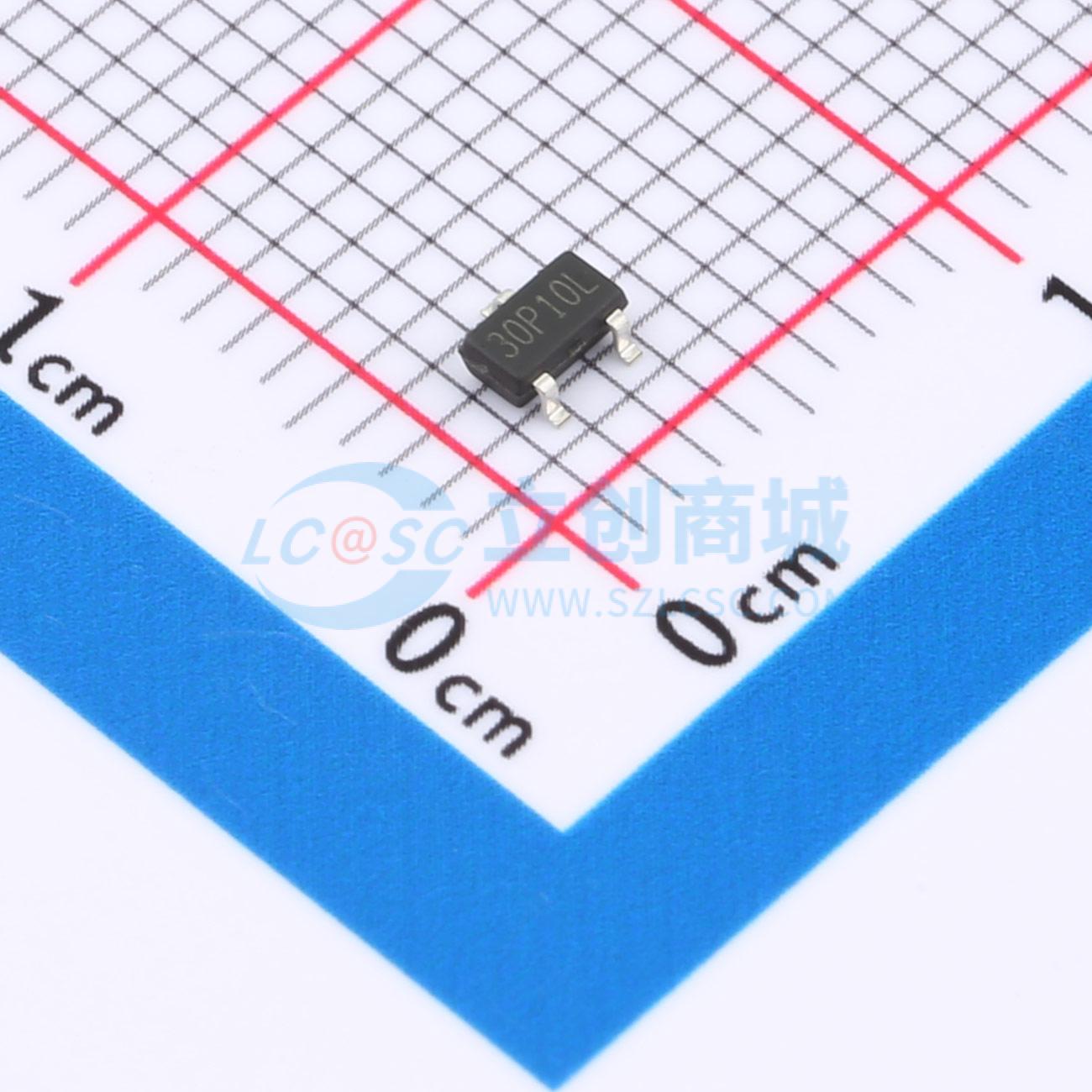

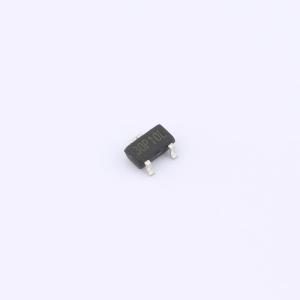

温馨提醒：图片仅供参考，商品以实物为准
SI2369BDS-T1-GE3-HXY
P沟道增强型MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 本产品为P沟道增强型场效应管（MOSFET），主要参数包括：最大漏极电流ID为10A，漏源击穿电压VDSS为30V，导通电阻RDON典型值为14mΩ，栅源电压VGS范围为±20V。该器件具有低导通损耗和高开关效率，适用于各类功率转换电路，如DC-DC电源模块、电池管理系统、负载开关控制及小型化电子设备中的功率管理单元，可为系统提供稳定的性能支持。
- 商品型号
- SI2369BDS-T1-GE3-HXY
- 商品编号
- C48996548
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.0268克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 9.5A | |
| 导通电阻(RDS(on)) | 27mΩ@4.5V | |
| 耗散功率(Pd) | 3W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 22nC@10V | |
| 输入电容(Ciss) | 1.33nF | |
| 反向传输电容(Crss) | 156pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 183pF |
商品概述
SI2369BDS-T1-GE3采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并且能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = - 30V, ID = - 9.5A
- 当VGS = - 10V时,RDS(ON) < 20mΩ
应用领域
- PWM应用
- 负载开关
- 电源管理
- P沟道MOSFET
