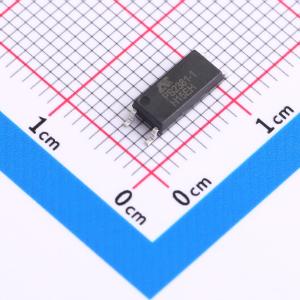

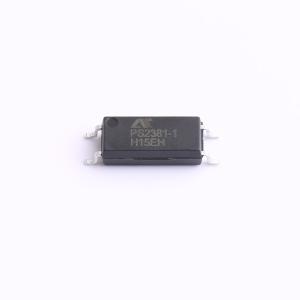

PS2381-1(AT)
晶体管光耦
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PS2381-1(AT)是一款由一个GaAs发光二极管和一个NPN光电晶体管组成的光电耦合器。四引脚封装 (LSOP)。广泛应用于：开关电源，智能电表、工业控制，测量仪器、办公设备，比如复印机、家用电器，比如空调、风扇、热水器等。
- 品牌名称
- AOTE(奥特)
- 商品型号
- PS2381-1(AT)
- 商品编号
- C48996483
- 商品封装
- LSOP-4
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,1mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 130% | |
| 电流传输比(CTR)最大值/饱和值 | 160% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
PS2381-1(AT)是一款由GaAs发光二极管和NPN光电晶体管组成的光电耦合器。
商品特性
- 电流转换比范围：130% ~ 160% (IF = 5 mA, VCE = 5 V, Ta = 25℃)
- 输入-输出隔离电压高 (VISO = 5000 Vrms)
- 集电极-发射极击穿电压 BVCEO ≥ 80 V
- 工作温度范围：-55℃ ~ 110℃
- 符合加强绝缘标准
- 符合安规标准：UL 1577，VDE DIN EN60747-5-5 (VDE 0884-5)，CQC11-471543-2022
应用领域
- 开关电源
- 智能电表
- 工业控制
- 测量仪器
- 办公设备
- 家用电器
