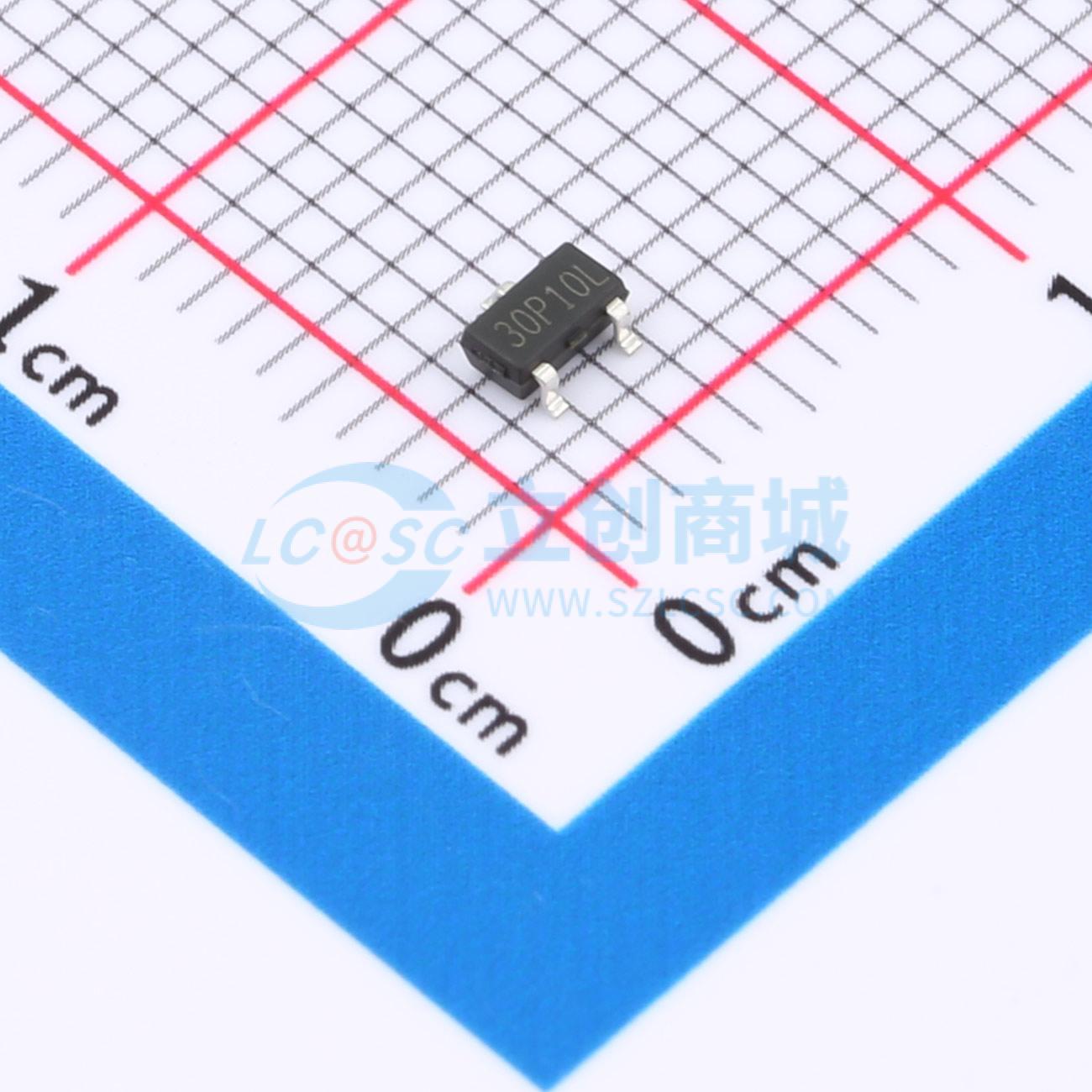

SI2369DS-T1-BE3-HXY实物图

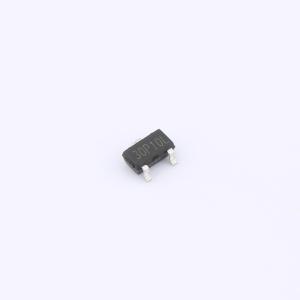

  • SI2369DS-T1-BE3-HXY商品缩略图

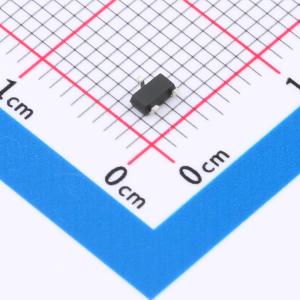

  • SI2369DS-T1-BE3-HXY商品缩略图
  • SI2369DS-T1-BE3-HXY商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SI2369DS-T1-BE3-HXY

P沟道增强型MOSFET

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
本产品为P沟道场效应管(MOSFET),具备10A的最大漏极电流ID和30V的漏源电压VDSS,适用于中等功率应用场景。导通电阻RDON为14mΩ,能够在导通状态下有效降低功耗,提高整体效率。器件支持最高20V的栅源电压VGS,确保稳定工作条件下具备良好的开关性能。采用成熟工艺制造,具有优异的热稳定性和可靠性,广泛适用于电源管理模块、便携式电子设备、电池供电系统及其他对能效与空间布局有要求的电子产品中。
商品型号
SI2369DS-T1-BE3-HXY
商品编号
C48996545
商品封装
SOT-23-3L​
包装方式
编带
商品毛重
0.026908克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个P沟道
漏源电压(Vdss)30V
连续漏极电流(Id)9.5A
导通电阻(RDS(on))20mΩ@10V
耗散功率(Pd)3W
阈值电压(Vgs(th))2.5V@250uA
属性参数值
栅极电荷量(Qg)22nC@10V
输入电容(Ciss)1.33nF
反向传输电容(Crss)156pF
工作温度-55℃~+150℃
类型P沟道
输出电容(Coss)183pF

商品概述

SI2369DS-T1-BE3采用先进的沟槽技术,可提供出色的漏源导通电阻、低栅极电荷,并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。

商品特性

  • 漏源电压 = -30V,漏极电流 = -9.5A
  • 栅源电压为 -10V 时,漏源导通电阻 < 20mΩ

应用领域

  • PWM应用
  • 负载开关
  • 电源管理
  • P沟道MOSFET
