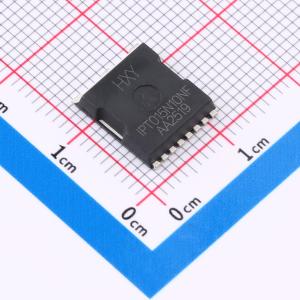

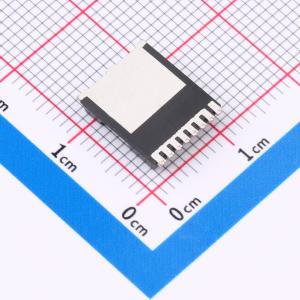

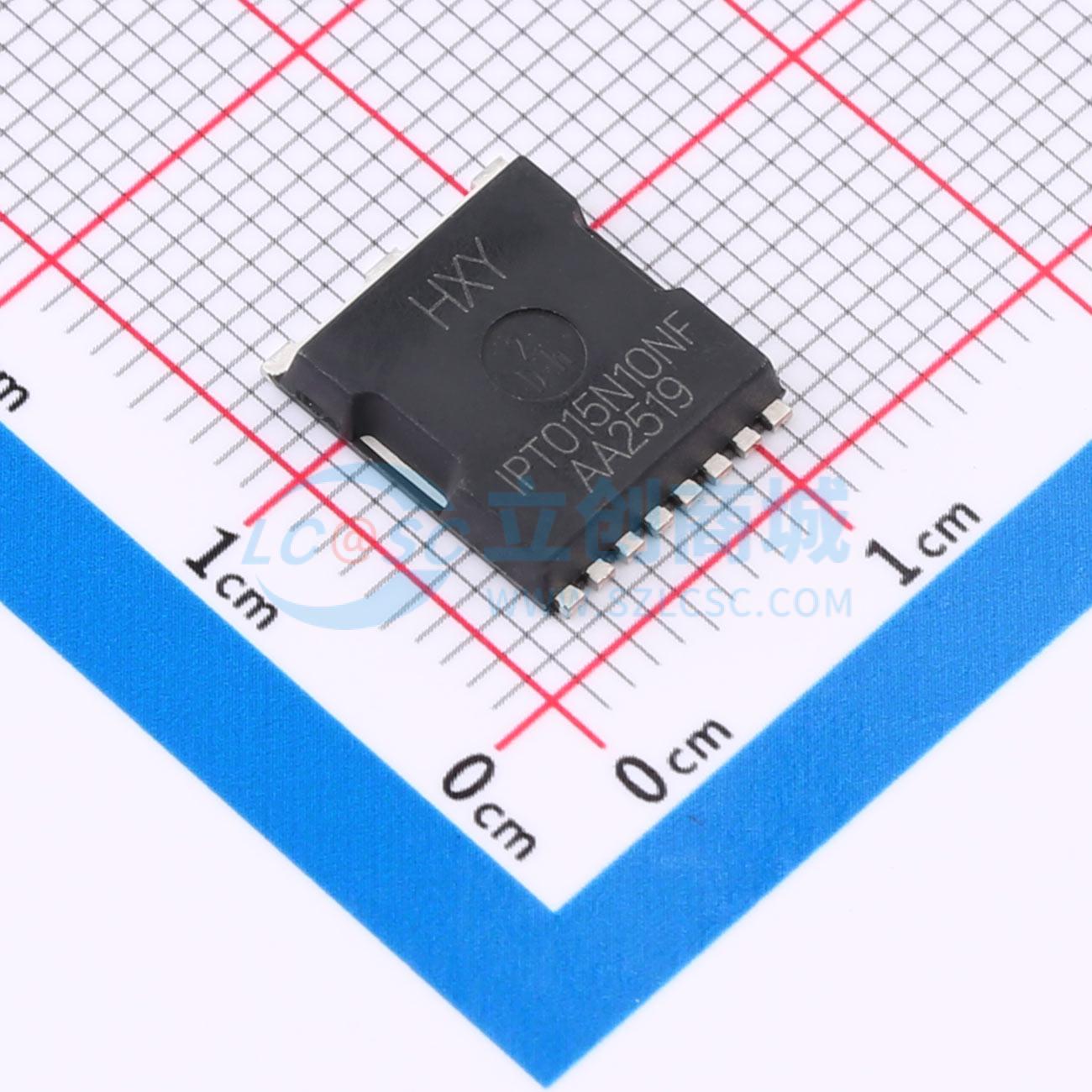

IPT015N10NF2SATMA1-HXY实物图
  • IPT015N10NF2SATMA1-HXY商品缩略图
  • IPT015N10NF2SATMA1-HXY商品缩略图
  • IPT015N10NF2SATMA1-HXY商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

IPT015N10NF2SATMA1-HXY

N沟道 耐压:100V 电流:312A

SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
描述
本款N沟道场效应管(MOSFET)具备优异的电学性能和良好的热稳定性,主要参数包括:最大漏极电流ID为350A,漏源电压VDSS为100V,导通电阻RDON低至1.4mΩ。器件采用先进封装与制造工艺,能够在高频率、大功率条件下实现高效导通与低损耗运行。适用于高性能电源转换系统、储能设备、智能电网装置及计算硬件等应用场景,满足复杂电路中对电流控制与能效优化的高要求。
商品型号
IPT015N10NF2SATMA1-HXY
商品编号
C48996530
商品封装
TOLL-8​
包装方式
编带
商品毛重
0.93克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)100V
连续漏极电流(Id)312A
导通电阻(RDS(on))1.4mΩ@10V
耗散功率(Pd)390.6W
阈值电压(Vgs(th))3V
属性参数值
栅极电荷量(Qg)250nC@10V
输入电容(Ciss)14.3nF
反向传输电容(Crss)50pF
工作温度-55℃~+150℃
类型N沟道
输出电容(Coss)2.12nF

商品概述

IPT015N10NF2SATMA1采用先进的SGT MOSFET技术,可实现低导通电阻RDS(ON)、低栅极电荷、快速开关和出色的雪崩特性。该器件经过专门设计,具备更好的耐用性。

商品特性

  • 漏源电压VDS = 100 V,漏极电流ID = 350 A
  • 当栅源电压VGS = 10 V时,导通电阻RDS(ON) < 2 mΩ

应用领域

-电池保护-电源分配
