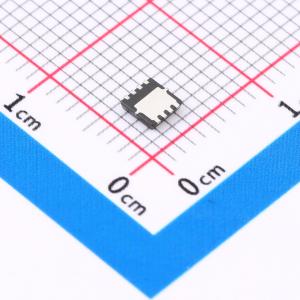

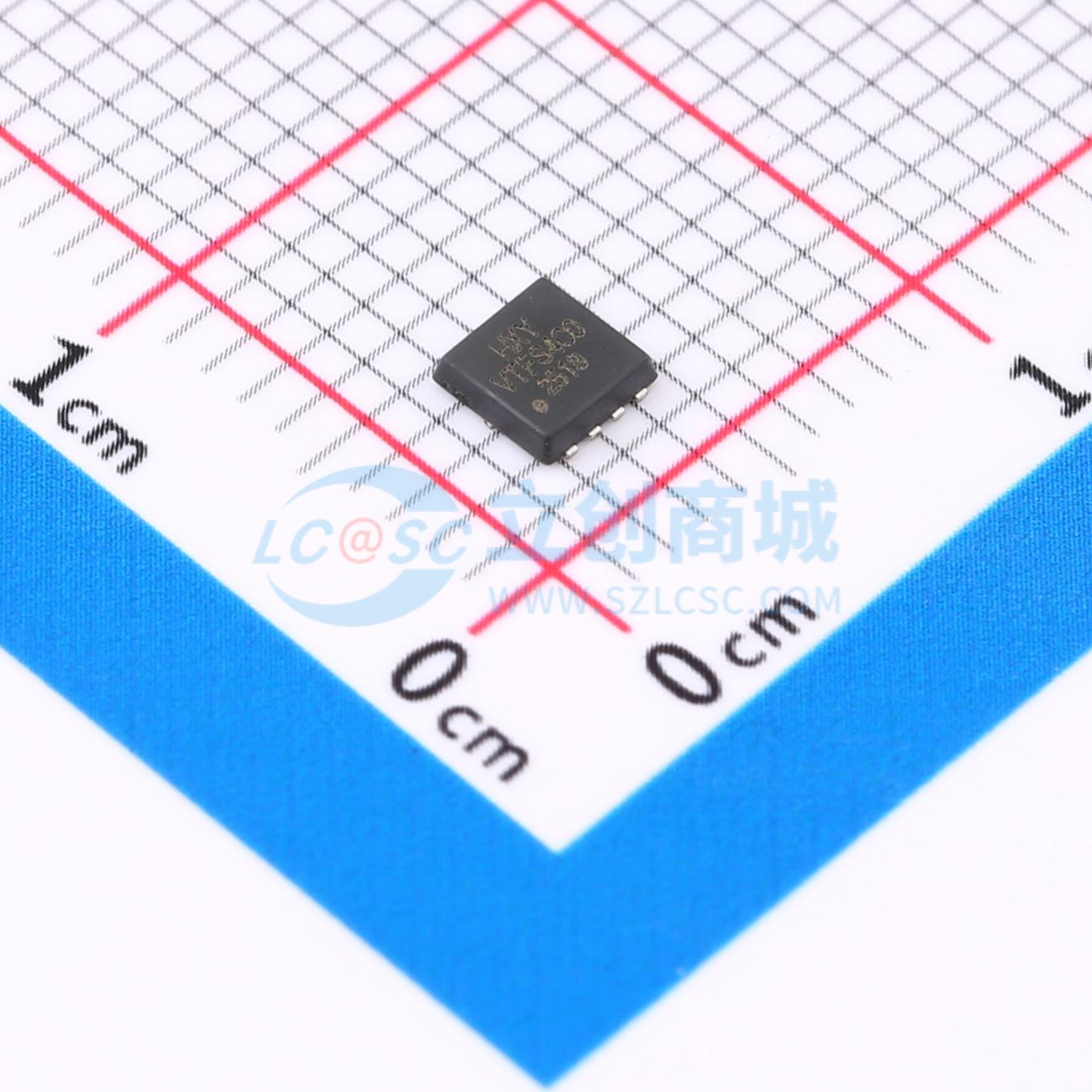

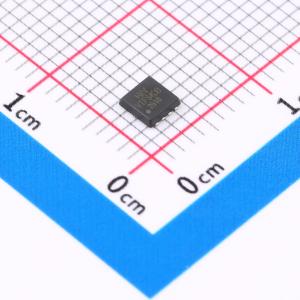

温馨提醒：图片仅供参考，商品以实物为准
NVTFS4C08NWFTAG-HXY
N沟道屏蔽栅极型增强模式MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本款N沟道场效应管（MOSFET）具备优异的导通特性和较高的电流承载能力，适用于多种高效电源管理与功率控制场合。其漏极电流ID为40A，漏源电压VDSS为30V，满足中低压功率应用的需求；导通电阻RDON低至5mΩ，有助于降低损耗并提升整体效率。器件设计注重稳定性和可靠性，适用于同步整流、直流变换器、电机驱动及高密度电源模块等场景，为复杂电路提供高效、耐用的核心支持。
- 商品型号
- NVTFS4C08NWFTAG-HXY
- 商品编号
- C48996528
- 商品封装
- DFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.077克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 5mΩ@10V | |
| 耗散功率(Pd) | 30W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 8nC@4.5V | |
| 输入电容(Ciss) | 814pF | |
| 反向传输电容(Crss) | 41pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 498pF |
商品特性
- 快速开关
- 100%雪崩测试
- 改善的dv/dt能力
应用领域
- 开关模式电源 (SMPS)
- 不间断电源 (UPS)
- 功率因数校正 (PFC)
