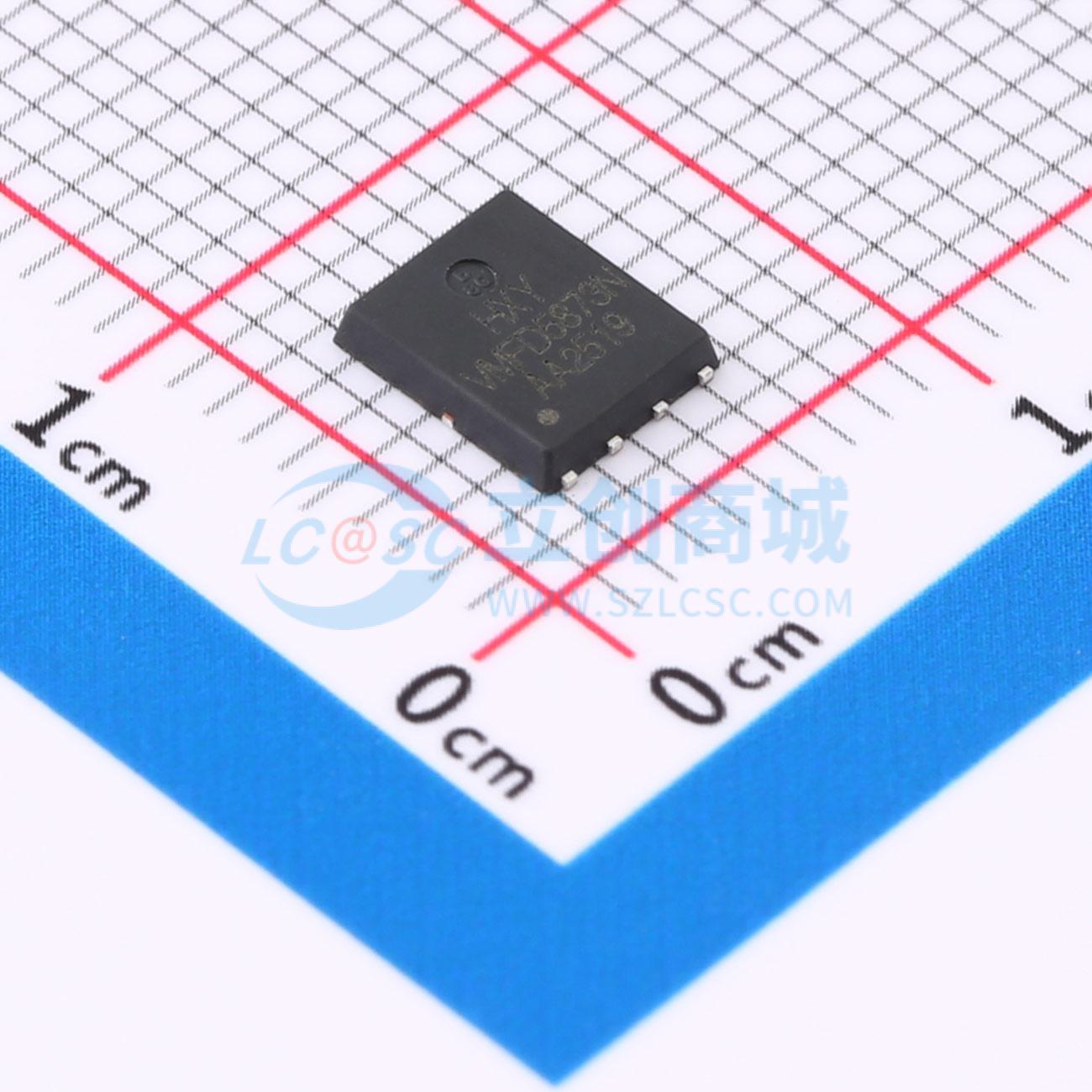

NVMFD5873NLT1G-HXY实物图

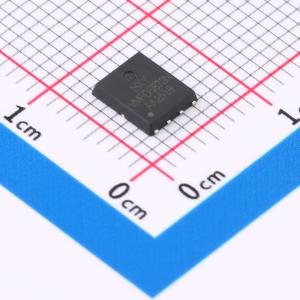

  • NVMFD5873NLT1G-HXY商品缩略图

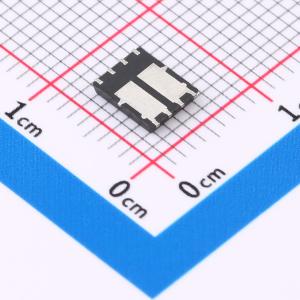

  • NVMFD5873NLT1G-HXY商品缩略图

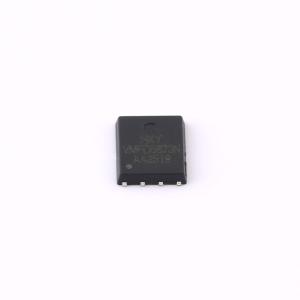

  • NVMFD5873NLT1G-HXY商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NVMFD5873NLT1G-HXY

双N沟道SGT增强型MOSFET

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
本产品为N+N沟道场效应管(MOSFET),具有35A的连续漏极电流(ID)与60V的漏源击穿电压(VDSS),适用于多种中高功率应用场合。导通电阻(RDON)为11mΩ,有助于降低导通损耗,提升整体效率。采用双沟道结构设计,具备良好的集成性与稳定性,适合用于电源管理、开关电路、电机驱动及同步整流等场景,在各类高效能电子设备中可实现可靠的功率控制与转换功能。
商品型号
NVMFD5873NLT1G-HXY
商品编号
C48996525
商品封装
DFN-8(5x6)​
包装方式
编带
商品毛重
0.158889克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
漏源电压(Vdss)60V
连续漏极电流(Id)35A
导通电阻(RDS(on))11mΩ@10V
耗散功率(Pd)60W
阈值电压(Vgs(th))1.6V@250uA
属性参数值
栅极电荷量(Qg)22nC@10V
输入电容(Ciss)930pF
反向传输电容(Crss)8pF
工作温度-55℃~+175℃
类型N沟道
输出电容(Coss)230pF

商品概述

SI2377EDS-T1-BE3采用先进的沟槽技术,提供出色的RDS(ON)、低栅极电荷,并能在低至2.5V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。

商品特性

  • VDS = -20V,ID = -4.2A
  • VGS = -4.5V时,RDS(ON) < 55mΩ
  • VGS = -2.5V时,RDS(ON) < 75mΩ

应用领域

  • PWM应用
  • 负载开关
  • 电源管理
  • P沟道MOSFET
