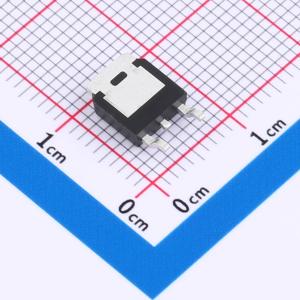

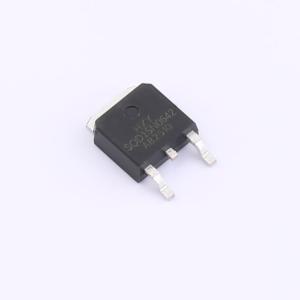

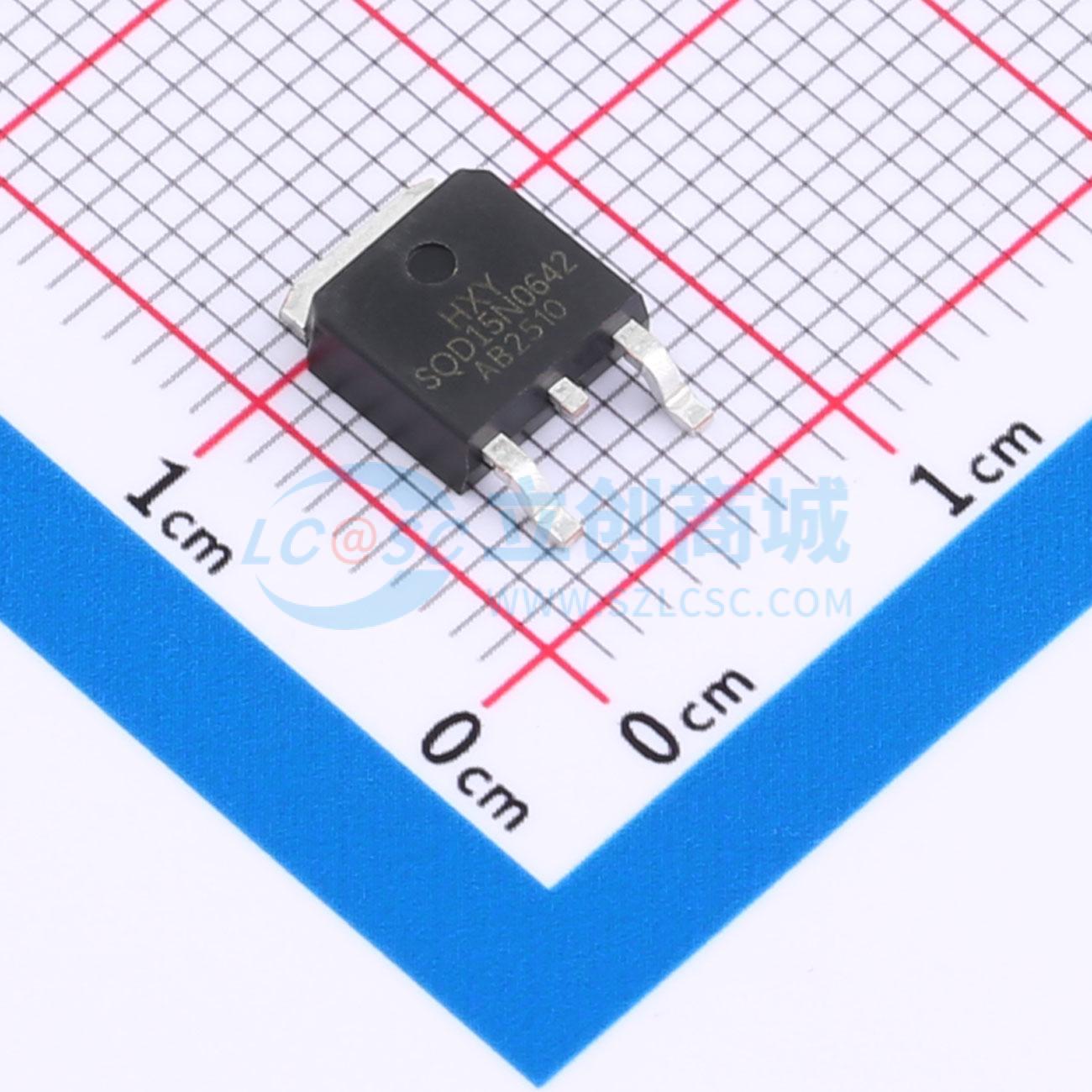

SQD15N06-42L_GE3-HXY
N沟道 耐压:60V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 本款N沟道场效应管（MOSFET）具有60V的漏源击穿电压（VDSS）和20A的连续漏极电流（ID）能力，导通电阻（RDON）低至27毫欧，适用于高效能电源管理与转换场景。器件采用成熟工艺制造，具备良好的热稳定性和开关特性，适合用于直流电机控制、功率开关电路以及电池供电设备中的能量调节模块。
- 商品型号
- SQD15N06-42L_GE3-HXY
- 商品编号
- C48972179
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.378788克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 32mΩ@10V | |
| 耗散功率(Pd) | 34.7W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 22nC@10V | |
| 输入电容(Ciss) | 1.355nF | |
| 反向传输电容(Crss) | 49pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 60pF |
商品概述
SQD15N06 - 42LGE3采用先进的沟槽技术,可提供出色的导通电阻RDS(ON)、低栅极电荷,并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- 漏源电压VDS = 60 V,漏极电流ID = 20 A
- 当栅源电压VGS = 10 V时,导通电阻RDS(ON) < 32 mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
