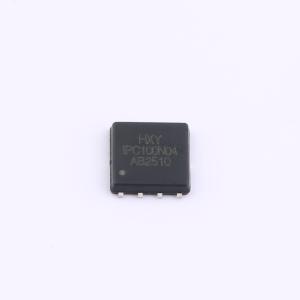

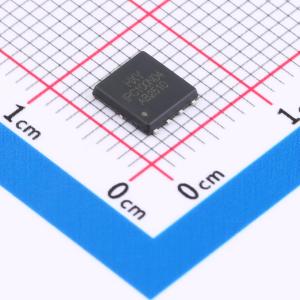

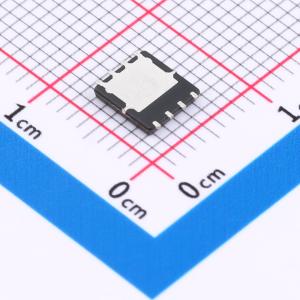

IPC100N04S5L-2R6-HXY
N沟道 耐压:40V 电流:130A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 本款N沟道场效应管（MOSFET）采用先进工艺制造，具备低导通电阻与高电流承载能力，适用于多种高效能电源管理场景。其主要参数包括：最大漏极电流ID为130A，漏源击穿电压VDSS为40V，导通电阻RDON仅为2.8mΩ，有助于降低导通损耗并提升整体系统效率。器件具有良好的热稳定性和耐用性，适合应用于高性能DC-DC转换器、储能系统、智能电源分配单元及高密度电子设备中，为电路提供可靠开关控制。
- 商品型号
- IPC100N04S5L-2R6-HXY
- 商品编号
- C48972187
- 商品封装
- DFN5X6-8L
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 130A | |
| 导通电阻(RDS(on)) | 3.5mΩ@10V | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 64nC@10V | |
| 输入电容(Ciss) | 5.584nF | |
| 反向传输电容(Crss) | 338pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 410pF |
商品概述
IPC100N04S5L-2R6采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 40V ID = 130A
- RDS(ON) < 3.5mΩ VGS = 10V
应用领域
- 电池保护
- 负载开关
- 不间断电源
