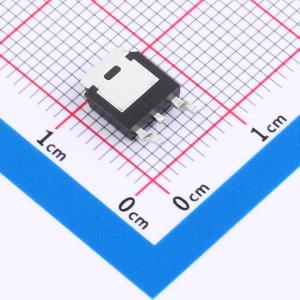

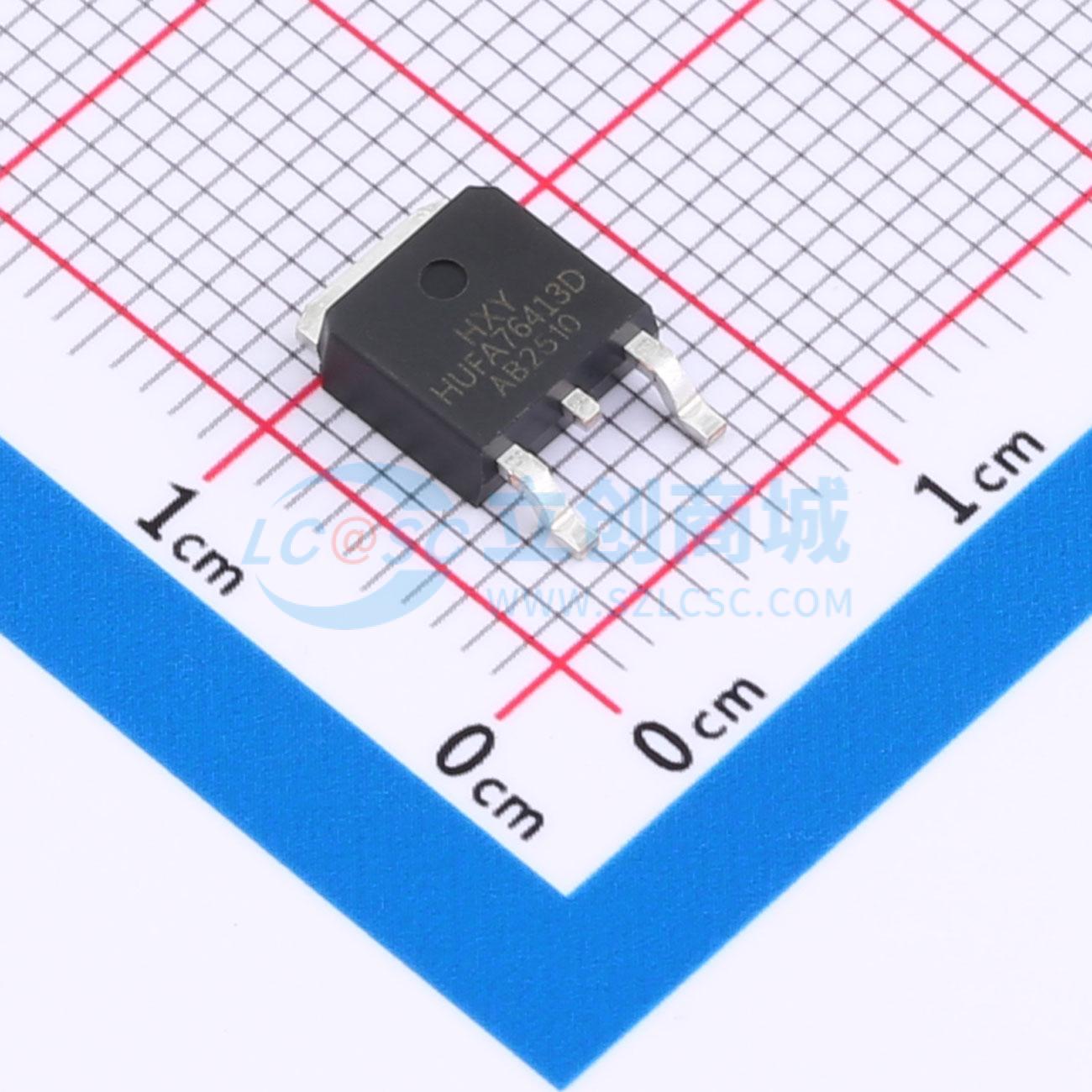

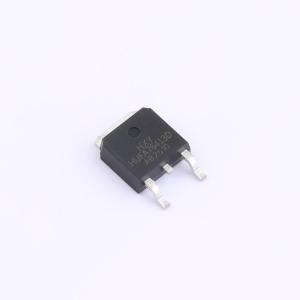

温馨提醒：图片仅供参考，商品以实物为准
HUFA76413D3ST-HXY
N沟道 耐压:60V 电流:20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本产品为N沟道增强型场效应管（MOSFET），具备20A的连续漏极电流（ID）和60V的漏源击穿电压（VDSS），适用于中高功率场景。导通电阻（RDON）低至27mΩ，有助于降低导通损耗，提高系统效率。器件采用成熟工艺制造，具备良好的热稳定性和可靠性，适用于电源管理、开关电路、电机控制及各类电子设备中的功率切换应用。
- 商品型号
- HUFA76413D3ST-HXY
- 商品编号
- C48972182
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.378克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 25mΩ@10V | |
| 耗散功率(Pd) | 34.7W | |
| 阈值电压(Vgs(th)) | 1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 22nC@10V | |
| 输入电容(Ciss) | 1.355nF | |
| 反向传输电容(Crss) | 49pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 60pF |
商品概述
HUFA76413D3ST采用先进的沟槽技术,可实现出色的RDS(ON)、低栅极电荷,并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 60 V,ID = 20 A
- 当VGS = 10 V时,RDS(ON) < 32 mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
