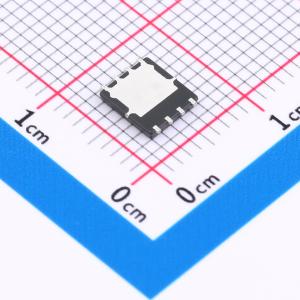

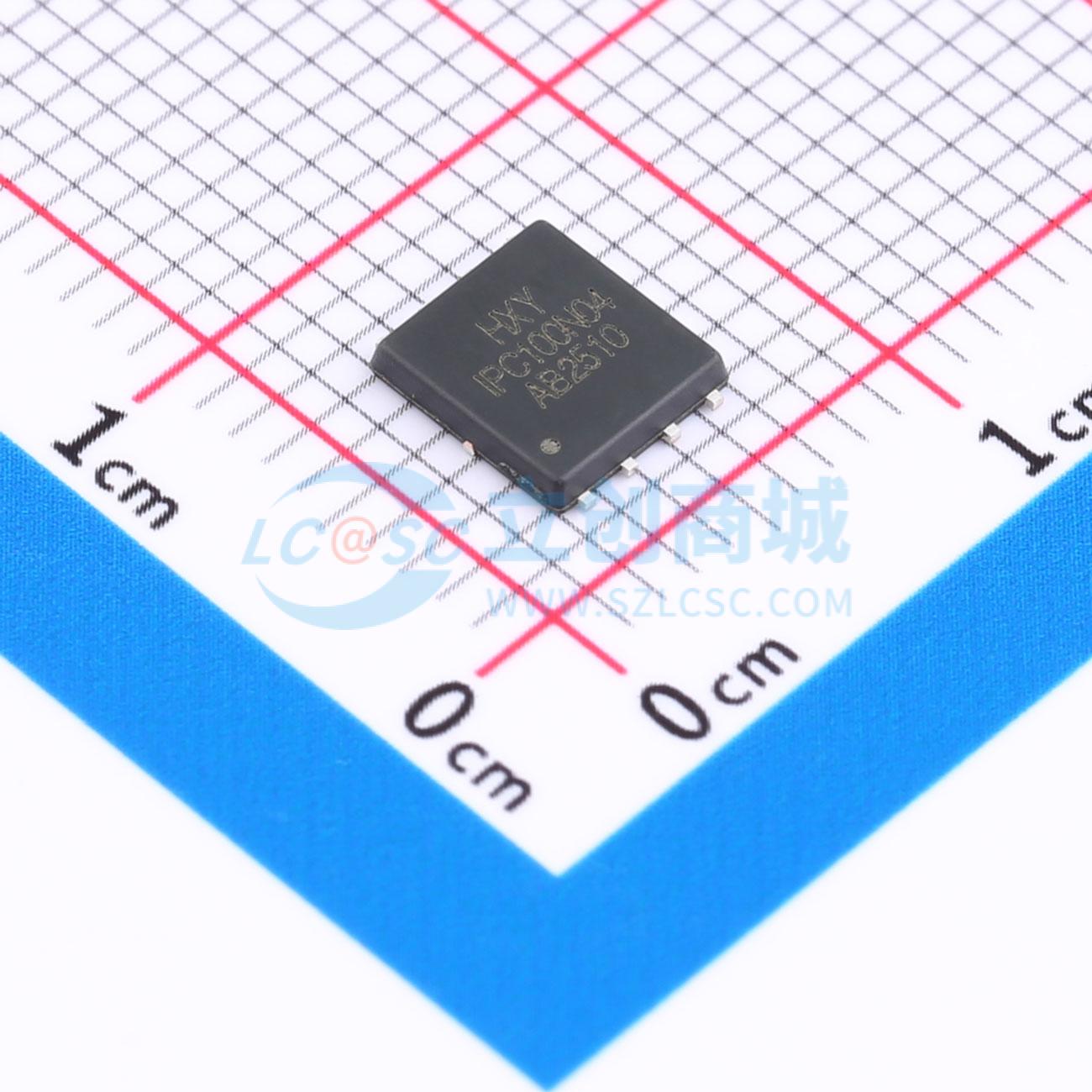

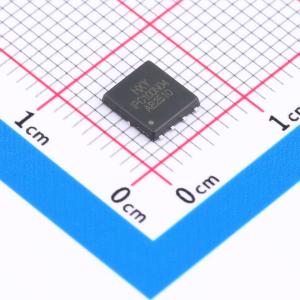

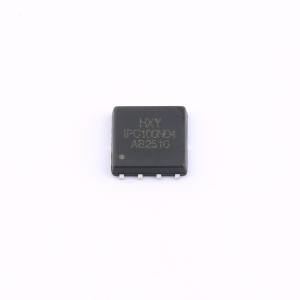

温馨提醒：图片仅供参考，商品以实物为准
IPC100N04S5-2R8-HXY
N沟道 耐压:40V 电流:130A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 本款N沟道场效应管（MOSFET）具有优异的导通性能与高效率，适用于多种高性能电源管理系统。其主要参数包括：漏极电流ID为130A，漏源电压VDSS为40V，导通电阻RDON低至2.8mΩ，可有效降低功率损耗并提升系统稳定性。该器件采用先进工艺制造，具备良好的热稳定性和可靠性，适用于如高效直流变换器、电池管理系统、智能电网设备及高密度电源模块等多种应用场景。
- 商品型号
- IPC100N04S5-2R8-HXY
- 商品编号
- C48972186
- 商品封装
- DFN5X6-8L
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 130A | |
| 导通电阻(RDS(on)) | 3.5mΩ@10V | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 64nC@10V | |
| 输入电容(Ciss) | 5.584nF | |
| 反向传输电容(Crss) | 338pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 410pF |
商品概述
IPC100N04S5 - 2R8采用先进的沟槽技术,可实现出色的RDS(ON)、低栅极电荷,并且能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 40V,ID = 130A
- RDS(ON) < 3.5mΩ,VGS = 10V
应用领域
-电池保护-负载开关-不间断电源
