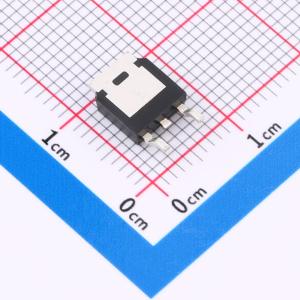

温馨提醒：图片仅供参考，商品以实物为准
IRLR9343TRPBF-HXY
P沟道增强型MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 本款P沟道场效应管（MOSFET）具有60V的漏源耐压（VDSS），可承受持续工作电流达15A（ID），导通电阻（RDON）典型值为95毫欧，有助于降低导通损耗并提高系统效率。该器件适用于各类中功率电源管理系统，如直流电机控制、开关电源及负载开关电路，提供稳定可靠的性能支持。
- 商品型号
- IRLR9343TRPBF-HXY
- 商品编号
- C48972167
- 商品封装
- TO-252-2L(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.391919克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 125mΩ@10V | |
| 耗散功率(Pd) | 31.3W | |
| 阈值电压(Vgs(th)) | 1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12.1nC@4.5V | |
| 输入电容(Ciss) | 1.137nF | |
| 反向传输电容(Crss) | 50pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 76pF |
商品概述
IRLR9343TRPBF采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = -60V,ID = -10A
- 在VGS = 10V时,RDS(ON) < 140mΩ
应用领域
- 无刷电机
- 负载开关
- 不间断电源
- TO252-2L (DPAK)
- P沟道MOSFET
