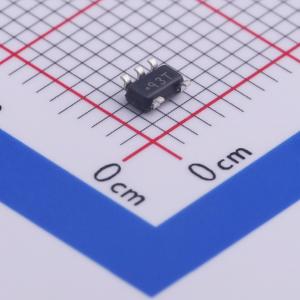

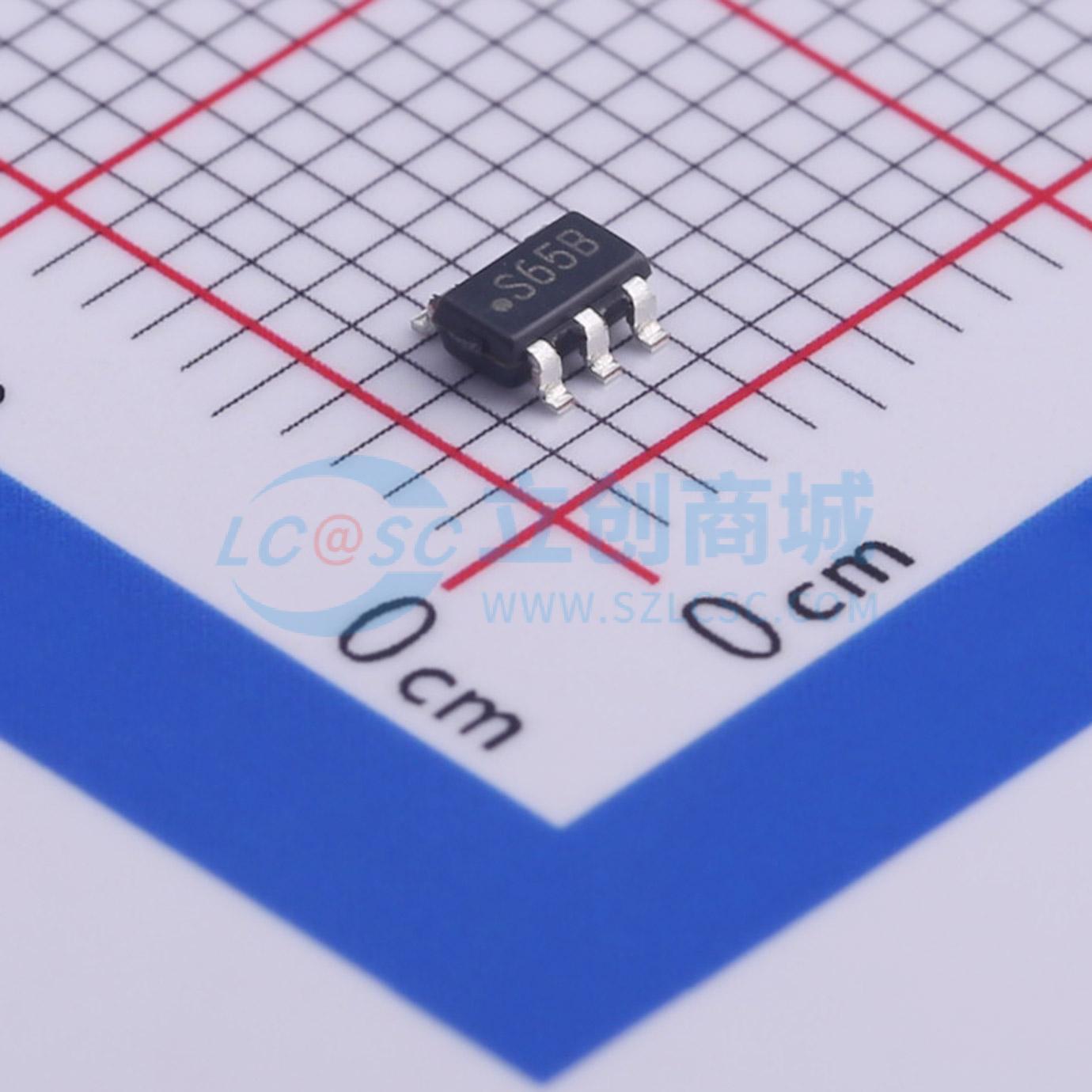

温馨提醒：图片仅供参考，商品以实物为准
LM3475MFX/NOPB
降压型 2.7V~10V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM3475是一款采用滞回控制架构的PFET降压控制器,设计用于支持高效率应用,具有简单的设计方法、宽输出范围、高效率、快速瞬态响应等特性。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM3475MFX/NOPB
- 商品编号
- C469856
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~10V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | - |
商品概述
LM3475是一款迟滞P沟道FET降压控制器，采用超小的SOT-23-5封装，适用于多种高效应用。迟滞控制方案具有诸多优势，包括无需外部补偿的简单系统设计、使用各种元件时的稳定运行，以及极快的瞬态响应。迟滞控制即使在轻载条件下也能实现高效运行。P沟道FET架构可减少元件数量，支持100%占空比和超低压差运行。
商品特性
- 易于使用的控制方法
- 输出范围可在0.8 V至输入电压之间调节
- 高效率（典型值90%）
- ±0.9%（全温度范围±1.5%）反馈电压
- 支持100%占空比
- 最高2 MHz的最大工作频率
- 内部软启动使能引脚
应用领域
- TFT显示器
- 车载电脑
- 车辆安全系统
- 导航系统
- 笔记本电脑备用电源
- 电池供电的便携式应用
- 分布式电源系统
