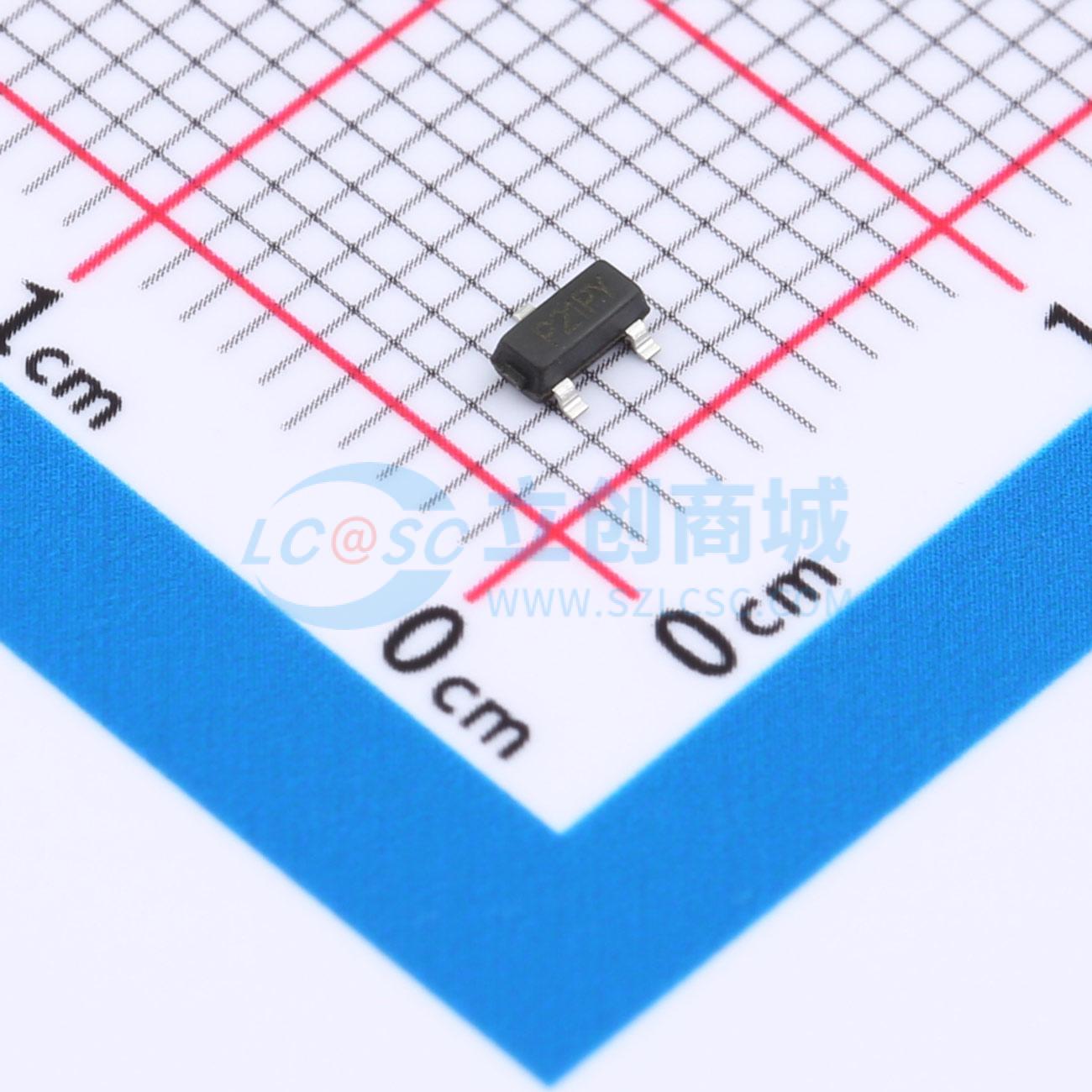

HPMV213SN215实物图

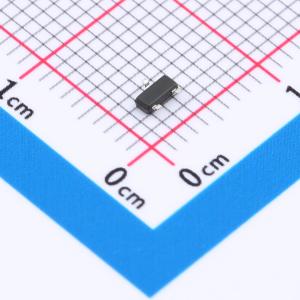

  • HPMV213SN215商品缩略图
  • HPMV213SN215商品缩略图
  • HPMV213SN215商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

HPMV213SN215

1个N沟道 耐压:100V 电流:2A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
这款N沟道场效应管(MOSFET)拥有2A的最大漏极电流(ID),适合用于要求不高电流的应用场合。其漏源极击穿电压(VDSS)高达100V,确保了在高电压环境下的可靠工作。导通电阻(RDS(on))为220mΩ,虽然相对较高,但在低功耗应用中仍能保持良好的效率。该器件支持±20V的栅源极电压(VGS),增强了其在复杂电路中的适应性。此MOSFET可广泛应用于各种电子设备中,如电源转换、信号调节等领域,作为开关或放大元件,能够满足多样化的设计需求。
商品型号
HPMV213SN215
商品编号
C42401449
商品封装
SOT-23​
包装方式
编带
商品毛重
0.028283克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)100V
连续漏极电流(Id)2A
导通电阻(RDS(on))260mΩ@10V
耗散功率(Pd)1W
阈值电压(Vgs(th))2.5V@250uA
属性参数值
栅极电荷量(Qg)13.6nC@10V
输入电容(Ciss)711pF
反向传输电容(Crss)23pF
工作温度-55℃~+150℃
配置-
类型N沟道
输出电容(Coss)41pF

数据手册PDF

优惠活动

  • 8

    购买数量

    (3000个/圆盘,最小起订量 5 个)
    起订量:5 个3000个/圆盘
