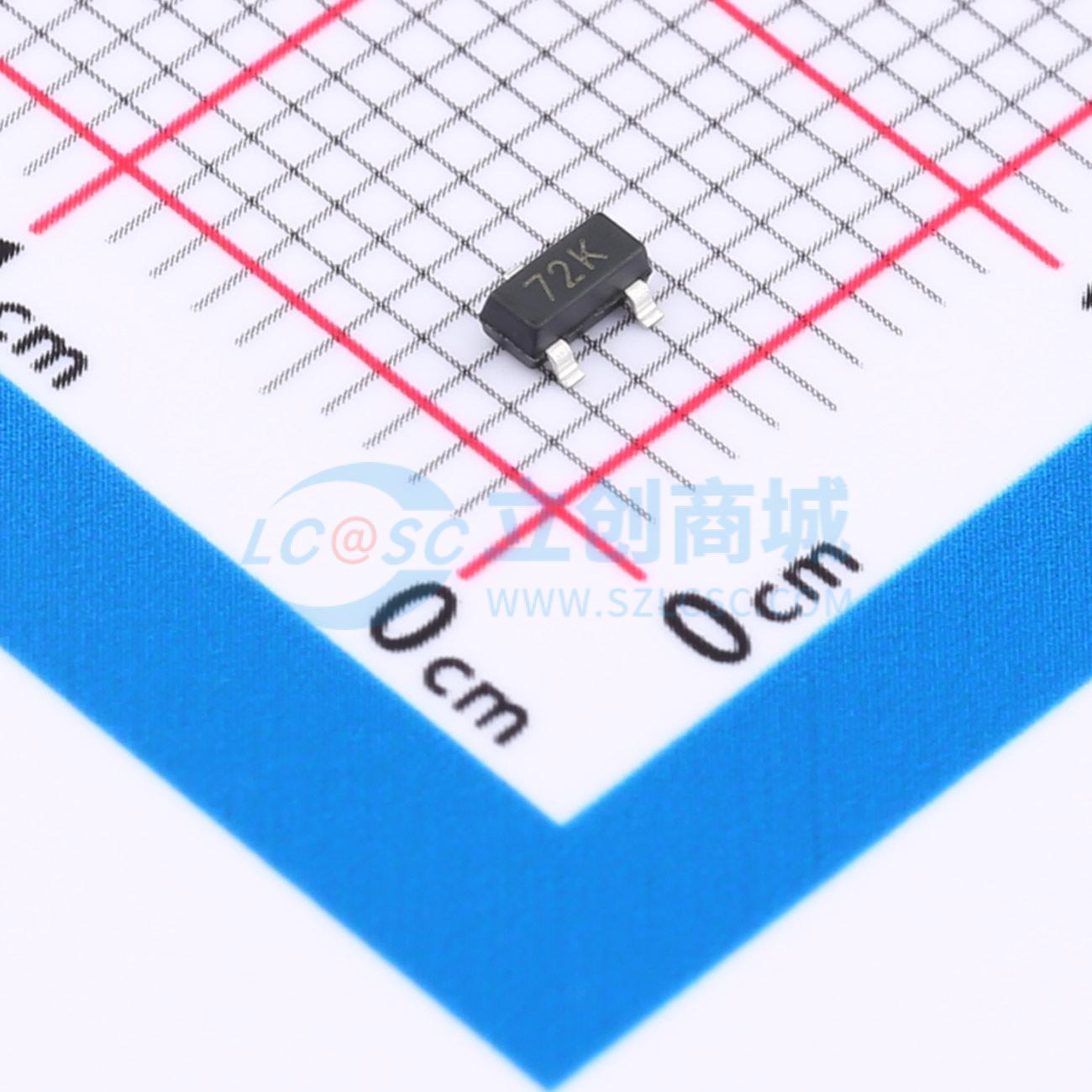

温馨提醒：图片仅供参考，商品以实物为准
HDMN61D8LQ7
1个N沟道 耐压:60V 电流:0.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这款N沟道场效应管（MOSFET）拥有0.3A的连续漏极电流容量，最大漏源电压为60V，导通电阻高达1000mΩ，并能在20V的栅源电压下稳定工作。这些参数使其非常适合用于需要精确控制和低功耗的应用场合，比如消费电子产品的电源管理、信号切换及小型化设备的电路保护。其小巧的尺寸和优良的性能，为设计者提供了灵活的设计选择，同时保证了电路的可靠性和效率。
- 商品型号
- HDMN61D8LQ7
- 商品编号
- C42401459
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 300mA | |
| 导通电阻(RDS(on)) | 3Ω@5V | |
| 耗散功率(Pd) | 350mW | |
| 阈值电压(Vgs(th)) | 1.9V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 3nC@4.5V | |
| 输入电容(Ciss) | 50pF | |
| 反向传输电容(Crss) | 5pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 25pF |
商品概述
HDMN61D8LQ7采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并能在低至4.5 V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 60 V,ID = 0.3 A
- RDS(ON) < 2 Ω @ VGS = 10 V
- ESD等级:HBM ≥ 2000 V
应用领域
- 电池保护
- 负载开关
- 不间断电源
