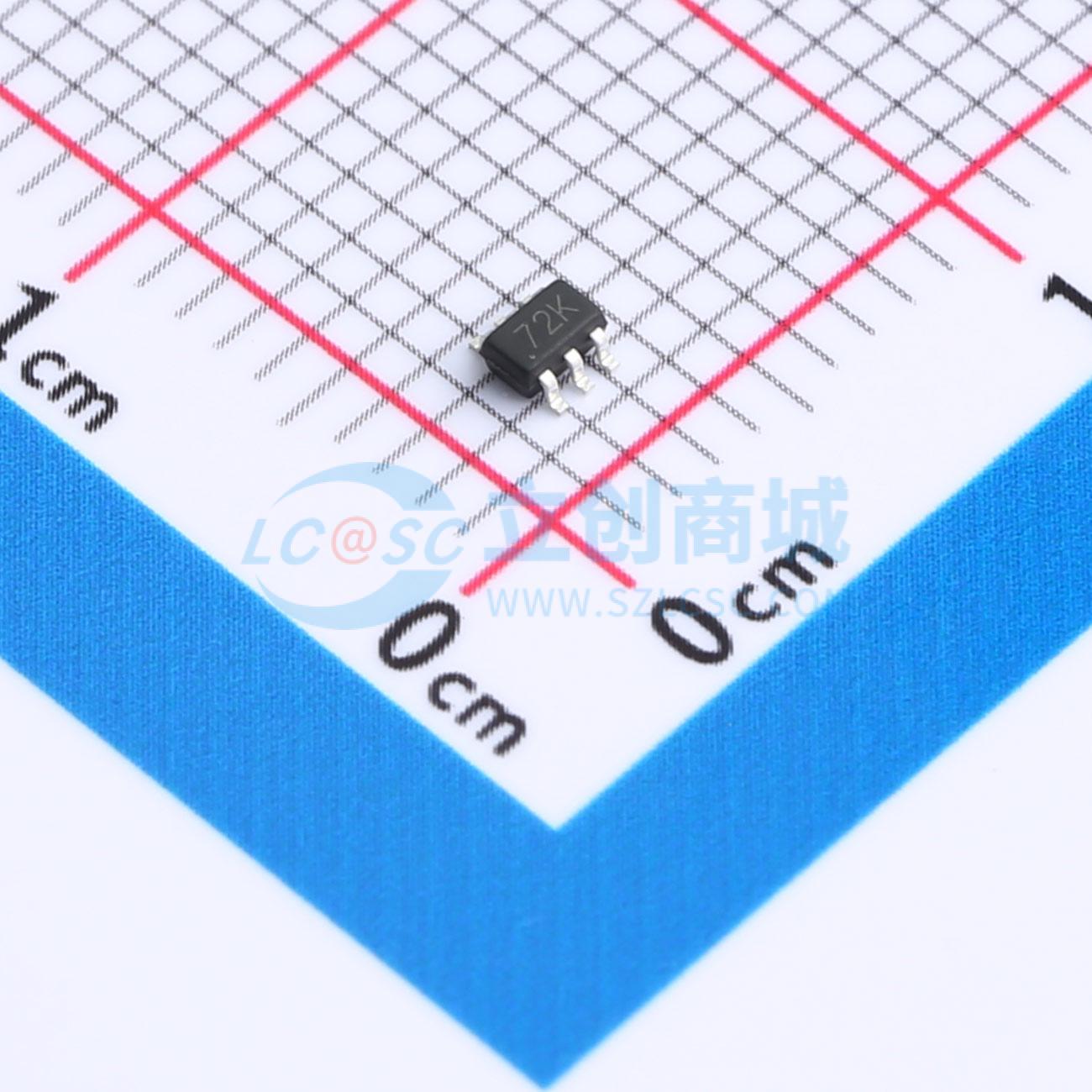

HDMN62D0UDWQ13实物图

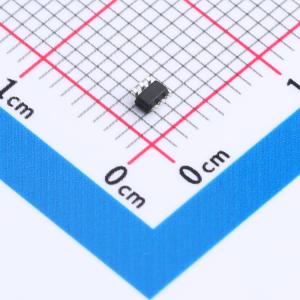

  • HDMN62D0UDWQ13商品缩略图

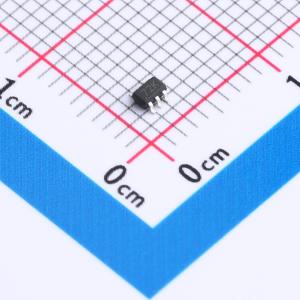

  • HDMN62D0UDWQ13商品缩略图

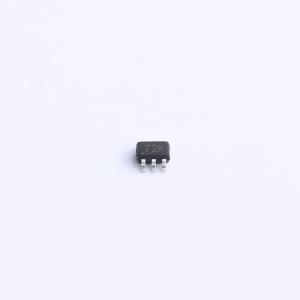

  • HDMN62D0UDWQ13商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

HDMN62D0UDWQ13

N沟道 耐压:60V 电流:0.115A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
此款N沟道场效应管(MOSFET)的设计参数包括:最大工作电流(ID)为0.1A,漏源极间最大电压(VDSS)为60V,导通状态下的漏源电阻(RDSON)为1300毫欧,以及所需的栅源电压(VGS)为20V。该MOSFET适用于多种电路设计中作为开关或放大元件,特别是在需要精确控制的小电流应用中,例如电池供电的装置或是家用电器内的微控制器接口等。
商品型号
HDMN62D0UDWQ13
商品编号
C42401342
商品封装
SOT-363​
包装方式
编带
商品毛重
0.025克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量-
漏源电压(Vdss)60V
连续漏极电流(Id)115mA
导通电阻(RDS(on))3Ω@10V
耗散功率(Pd)150mW
阈值电压(Vgs(th))2.5V@250uA
属性参数值
栅极电荷量(Qg)-
输入电容(Ciss)50pF
反向传输电容(Crss)5pF
工作温度-55℃~+150℃
配置-
类型N沟道
输出电容(Coss)25pF

数据手册PDF

优惠活动

  • 9

    购买数量

    (3000个/圆盘,最小起订量 10 个)
    起订量:10 个3000个/圆盘

    总价金额:

    0.00

    近期成交2
