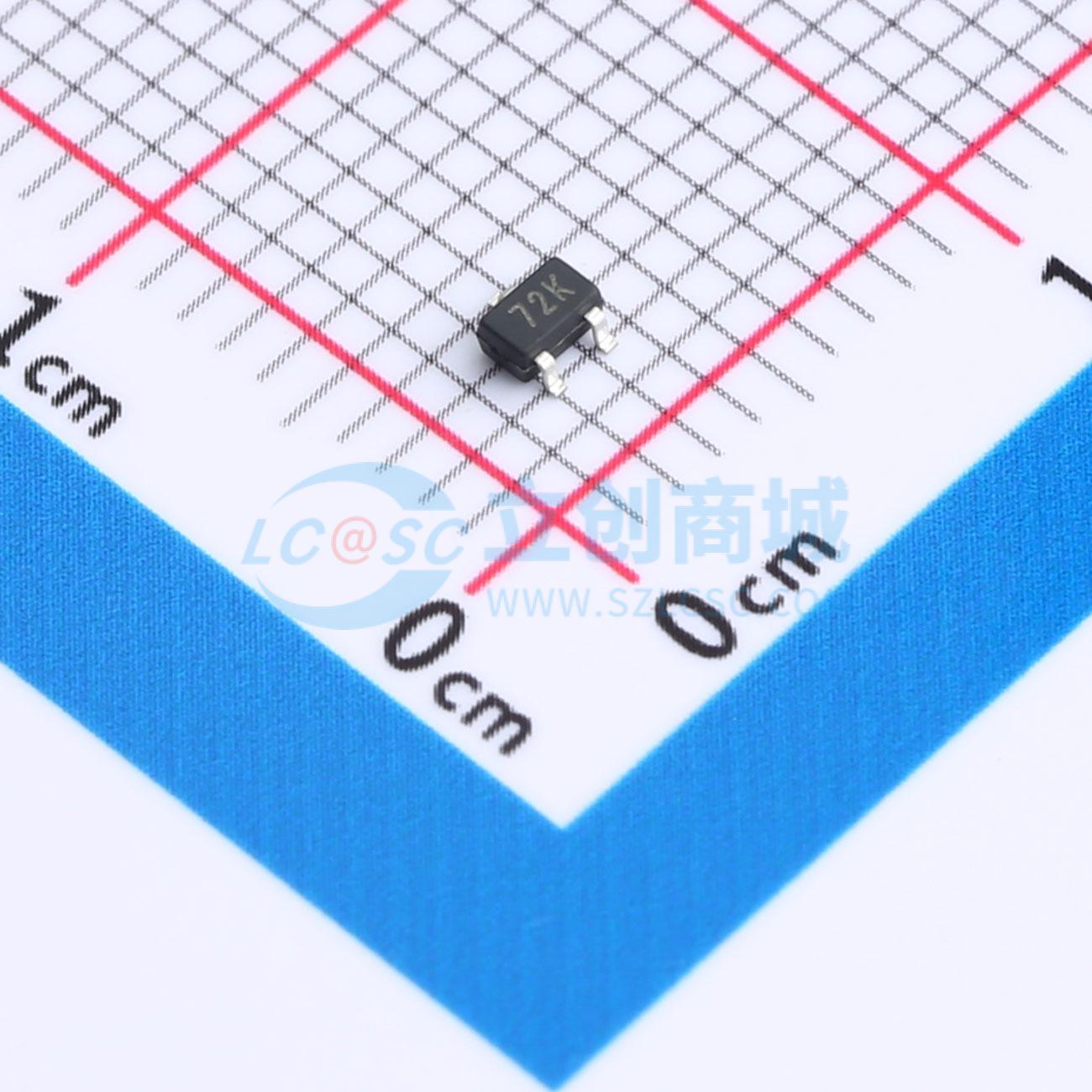

HDMN63D1LW7实物图

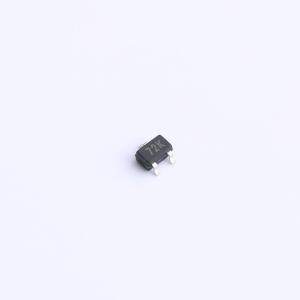

  • HDMN63D1LW7商品缩略图

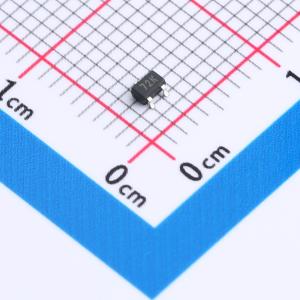

  • HDMN63D1LW7商品缩略图

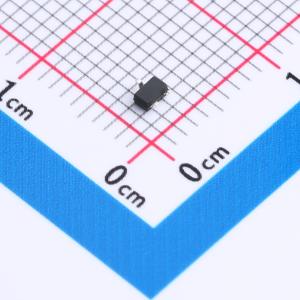

  • HDMN63D1LW7商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

HDMN63D1LW7

耐压:60V 电流:0.115A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
这款N沟道场效应管(MOSFET)设计有0.1A的最大电流(ID)通过能力,可在高达60V的漏源电压(VDSS)下安全操作。其导通电阻(RDSON)为1300毫欧,在20V的栅源电压(VGS)条件下可以有效导通。该MOSFET适用于需要精细电流控制的应用场景,例如在智能家居系统或个人电子装置内的信号放大及保护电路中,能够发挥其高精度与可靠性的特点。
商品型号
HDMN63D1LW7
商品编号
C42401281
商品封装
SOT-323​
包装方式
编带
商品毛重
0.0265克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量-
漏源电压(Vdss)60V
连续漏极电流(Id)115mA
导通电阻(RDS(on))3Ω@10V
耗散功率(Pd)200mW
阈值电压(Vgs(th))2.5V@250uA
属性参数值
栅极电荷量(Qg)-
输入电容(Ciss)50pF
反向传输电容(Crss)5pF
工作温度-55℃~+150℃
配置-
输出电容(Coss)25pF

数据手册PDF
