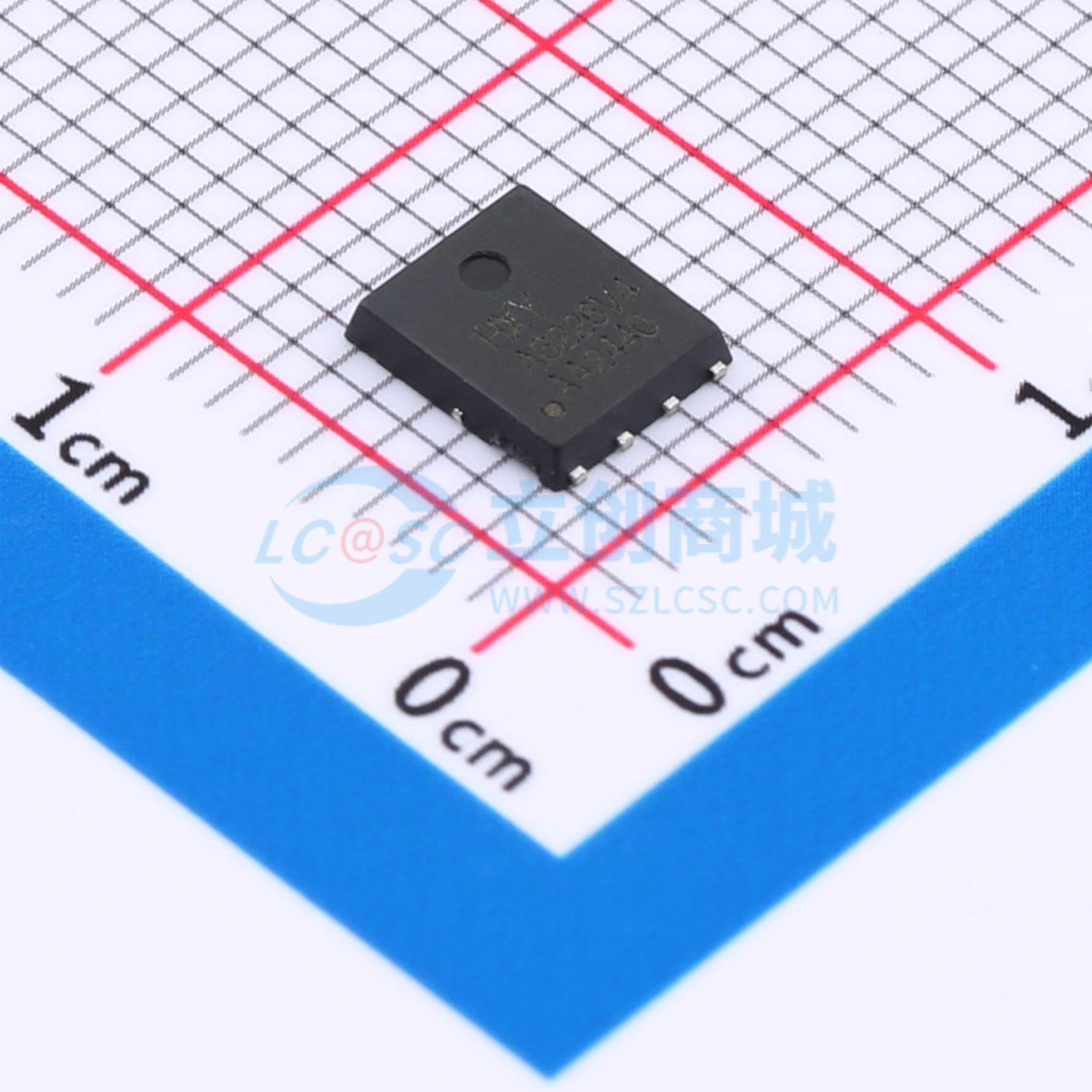

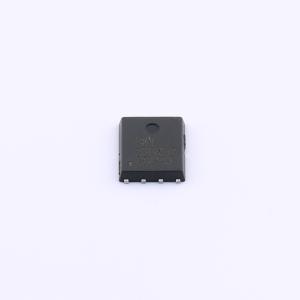

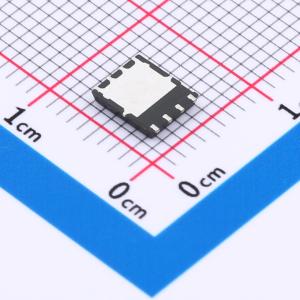

温馨提醒：图片仅供参考，商品以实物为准
HAON6226
耐压:100V 电流:75A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该款N沟道场效应管（MOSFET）具有75A的连续漏极电流（ID/A），适用于高电流应用场合。其最大工作电压（VDSS/V）为100V，确保了在高压环境下的可靠性。导通电阻（RDSON/mR）仅为7.3毫欧，在导通状态下能有效降低能耗。栅源电压（VGS/V）的最大值为20V，提供了可靠的栅极驱动范围。此MOSFET适用于需要高效能电源管理的设备中，如消费电子产品中的电源转换及稳压电路等。
- 商品型号
- HAON6226
- 商品编号
- C42401299
- 商品封装
- DFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.139333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 75A | |
| 导通电阻(RDS(on)) | 7.3mΩ@10V | |
| 耗散功率(Pd) | 97W | |
| 阈值电压(Vgs(th)) | 1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 39.4nC@10V | |
| 输入电容(Ciss) | 2.046nF | |
| 反向传输电容(Crss) | 25pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 865pF |
