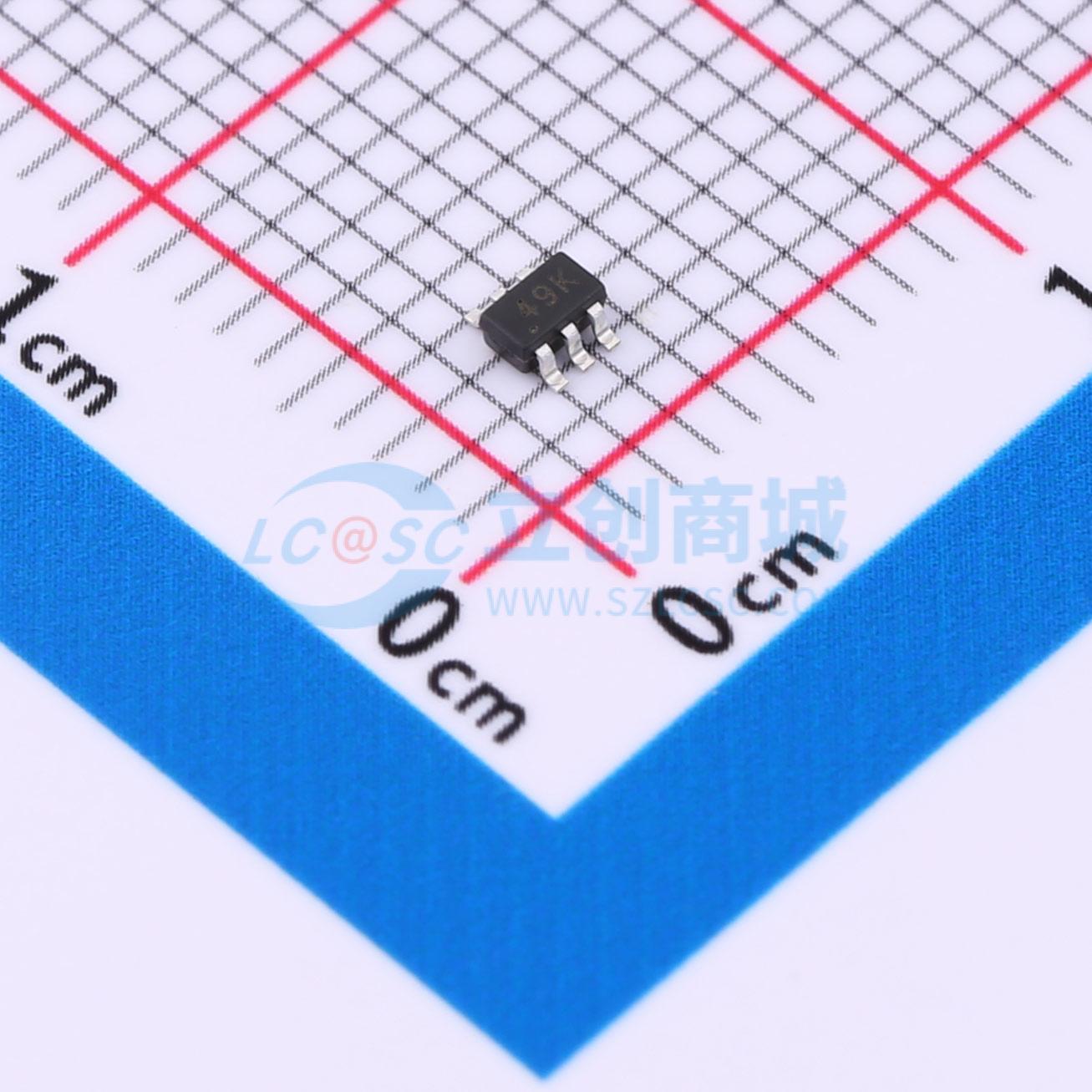

HBSD235CH6327实物图

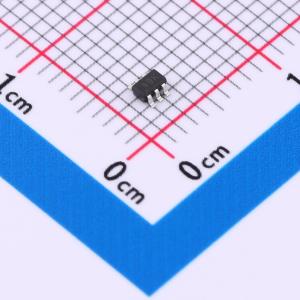

  • HBSD235CH6327商品缩略图

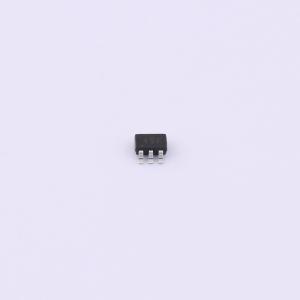

  • HBSD235CH6327商品缩略图
  • HBSD235CH6327商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

HBSD235CH6327

N沟道+P沟道 耐压:20V 电流:0.75A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
该款场效应管(MOSFET)属于N沟道类型,具有0.8A的最大漏极电流(ID),可在高达20V的漏源电压(VDSS)环境下正常运作。其导通状态下的漏源电阻(RDSON)低至0.32Ω(320毫欧),适用于要求效率与精度的应用场景。在栅源电压(VGS)不超过±12V的情况下,此MOSFET可以作为电子开关或放大器,在各种消费电子产品中实现精准的电流控制及电源管理功能。其特性使得它非常适合用于电池供电设备及对尺寸和能耗有严格要求的小型装置中。
商品型号
HBSD235CH6327
商品编号
C42401294
商品封装
SOT-363(SC-70-6)​
包装方式
编带
商品毛重
0.025克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量-
漏源电压(Vdss)20V
连续漏极电流(Id)750mA
导通电阻(RDS(on))570mΩ@4.5V
耗散功率(Pd)-
阈值电压(Vgs(th))1.1V@250uA
属性参数值
栅极电荷量(Qg)-
输入电容(Ciss)170pF
反向传输电容(Crss)15pF
工作温度-55℃~+150℃
配置-
类型N沟道+P沟道
输出电容(Coss)25pF

数据手册PDF

优惠活动

  • 8

    购买数量

    (3000个/圆盘,最小起订量 5 个)
    起订量:5 个3000个/圆盘

    总价金额:

    0.00

    近期成交1
