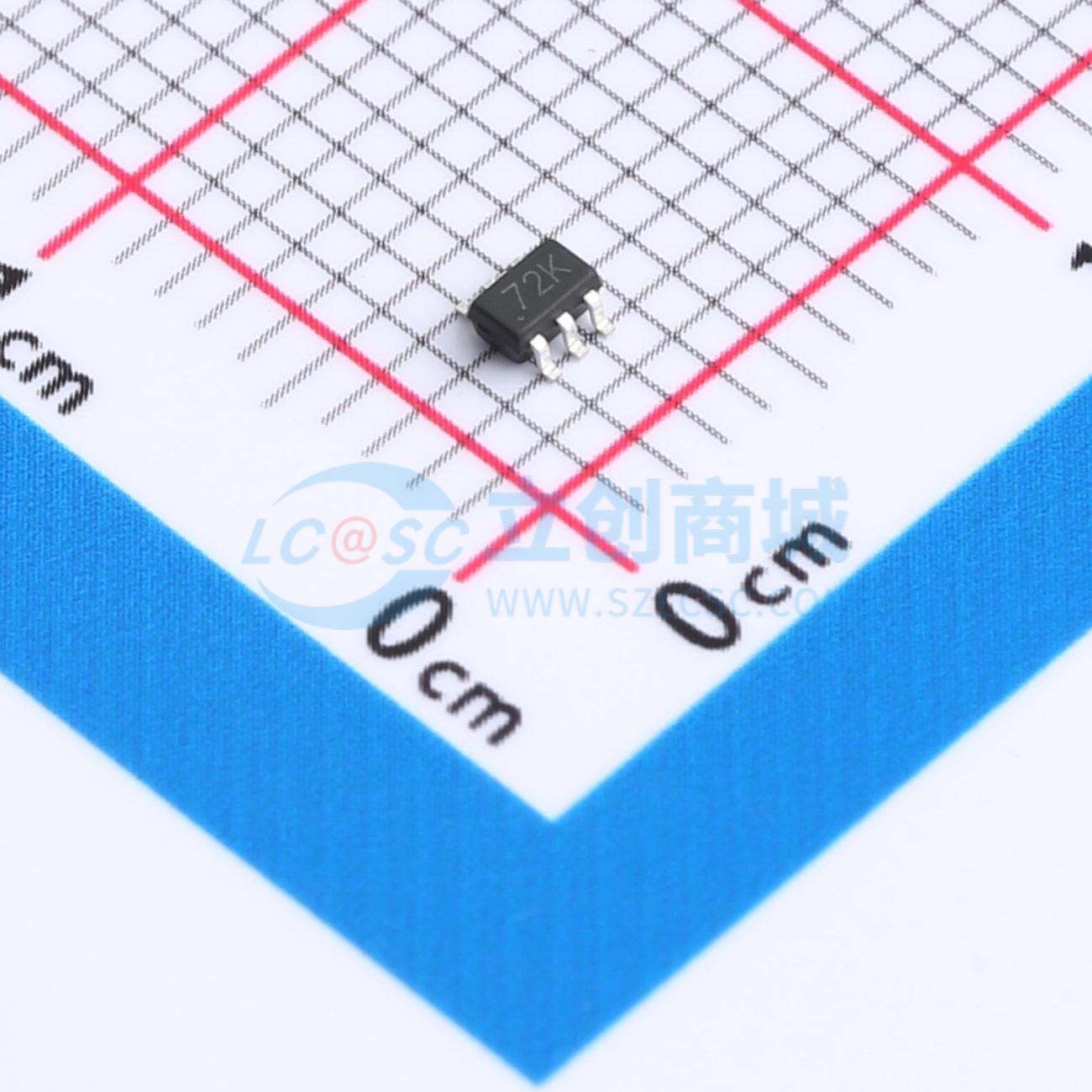

HDMN601DWK7实物图

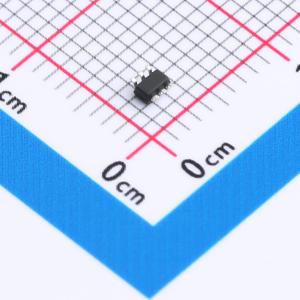

  • HDMN601DWK7商品缩略图
  • HDMN601DWK7商品缩略图
  • HDMN601DWK7商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

HDMN601DWK7

N沟道 耐压:60V 电流:0.115A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
这款N沟道场效应管(MOSFET)设计有0.1A的额定电流,适用于低功率应用。其最大漏源电压(VDSS)为60V,确保了在高压环境下也能稳定工作。该MOSFET的导通电阻(RDSON)高达1300毫欧,表明它更适合用在对导通损耗不敏感的电路中。栅源电压(VGS)的最大值为20V,提供了足够的驱动范围。此类MOSFET常应用于电子玩具、智能家居配件或小型电子装置的信号处理与控制电路中。
商品型号
HDMN601DWK7
商品编号
C42401317
商品封装
SOT-363(SC-70-6)​
包装方式
编带
商品毛重
0.0245克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量-
漏源电压(Vdss)60V
连续漏极电流(Id)115mA
导通电阻(RDS(on))3Ω@10V
耗散功率(Pd)150mW
阈值电压(Vgs(th))2.5V@250uA
属性参数值
栅极电荷量(Qg)-
输入电容(Ciss)50pF
反向传输电容(Crss)5pF
工作温度-55℃~+150℃
配置-
类型N沟道
输出电容(Coss)25pF

数据手册PDF
