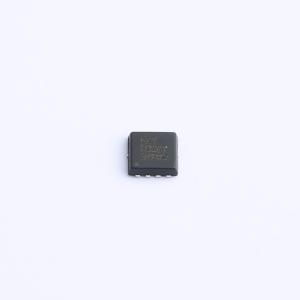

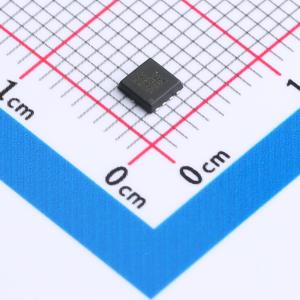

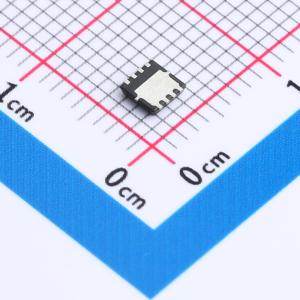

HRJK0353DPA实物图
  • HRJK0353DPA商品缩略图
  • HRJK0353DPA商品缩略图
  • HRJK0353DPA商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

HRJK0353DPA

1个N沟道 耐压:30V 电流:80A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
该N沟道场效应管(MOSFET)具备出色的性能参数,最大漏极电流可达80A,能够承受高达30V的漏源电压。其导通电阻仅为4.7毫欧姆,确保了低功耗和高效能运作。栅源电压范围为20V,适合在多种电子设备中作为开关或信号放大元件使用。凭借其紧凑的设计与优良的热性能,这款MOSFET是消费电子产品、家用电器等领域的理想选择。
商品型号
HRJK0353DPA
商品编号
C42401196
商品封装
DFN3X3-8L​
包装方式
编带
商品毛重
0.065克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)30V
连续漏极电流(Id)80A
导通电阻(RDS(on))6mΩ@10V
耗散功率(Pd)62.5W
阈值电压(Vgs(th))2.5V@250uA
属性参数值
栅极电荷量(Qg)31.6nC@4.5V
输入电容(Ciss)4nF
反向传输电容(Crss)315pF
工作温度-55℃~+150℃
配置-
输出电容(Coss)530pF

数据手册PDF
