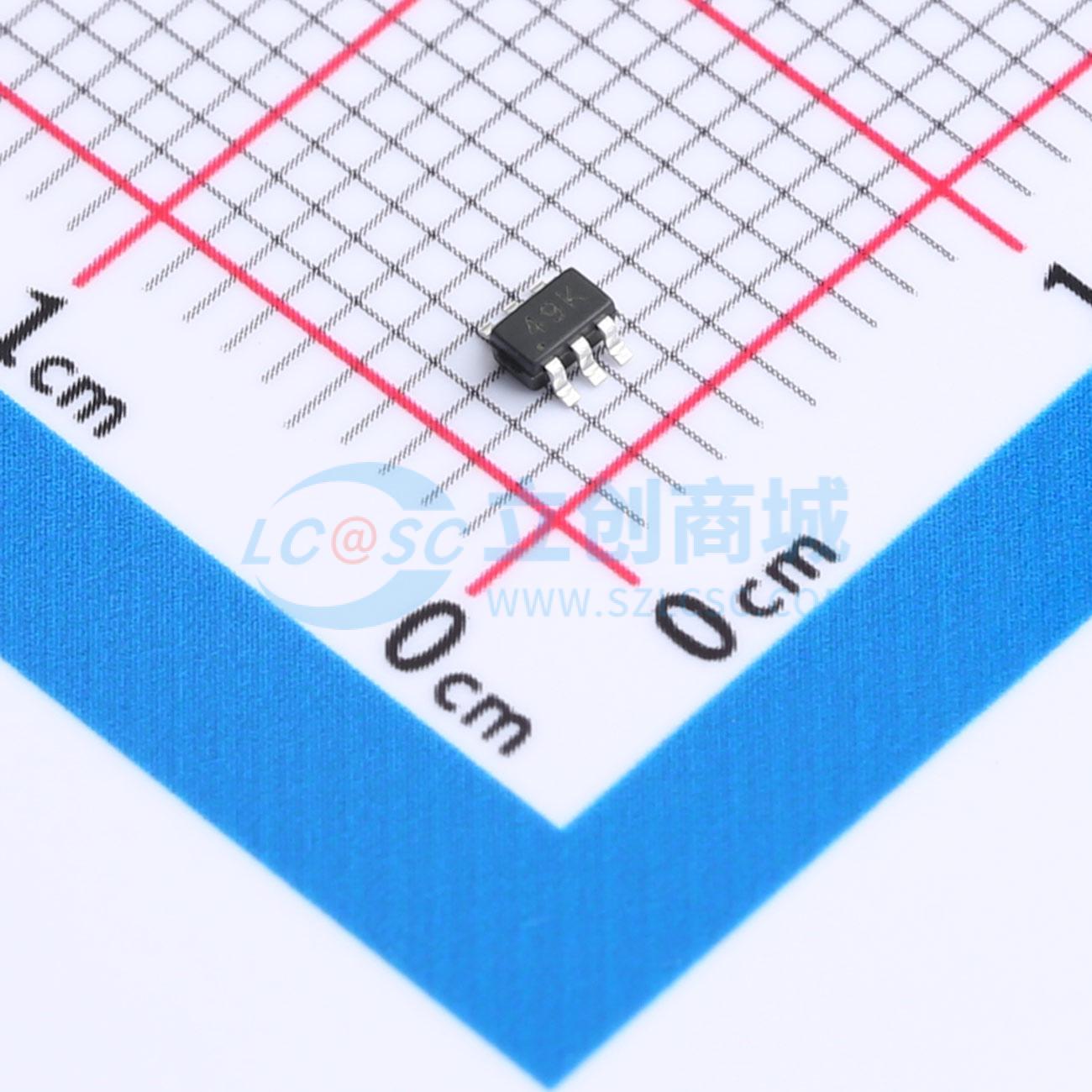

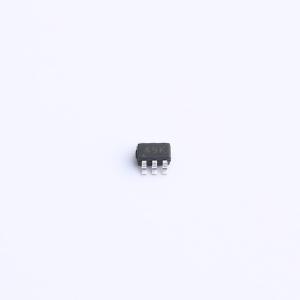

温馨提醒：图片仅供参考，商品以实物为准
HSi1553CDL
N沟道+P沟道 耐压:20V 电流:0.75A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这款N+P沟道MOSFET适用于需要灵活设计的电子应用，支持0.8A连续漏极电流
- 商品型号
- HSi1553CDL
- 商品编号
- C42401214
- 商品封装
- SOT-363(SC-70-6)
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 750mA | |
| 导通电阻(RDS(on)) | 570mΩ@4.5V | |
| 耗散功率(Pd) | - | |
| 阈值电压(Vgs(th)) | 1.1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 170pF | |
| 反向传输电容(Crss) | 15pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 25pF |
商品概述
HSi1553CDL采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 20V,ID = 0.75A
- 在VGS = 4.5V时,RDS(ON) < 380mΩ
- VDS = -20V,ID = -0.66A
- 在VGS = -4.5V时,RDS(ON) < 570mΩ
应用领域
- 无线充电
- 升压驱动器
- 无刷电机
- SOT-363
- N沟道MOSFET (SC-70-6)
- P沟道MOSFET
