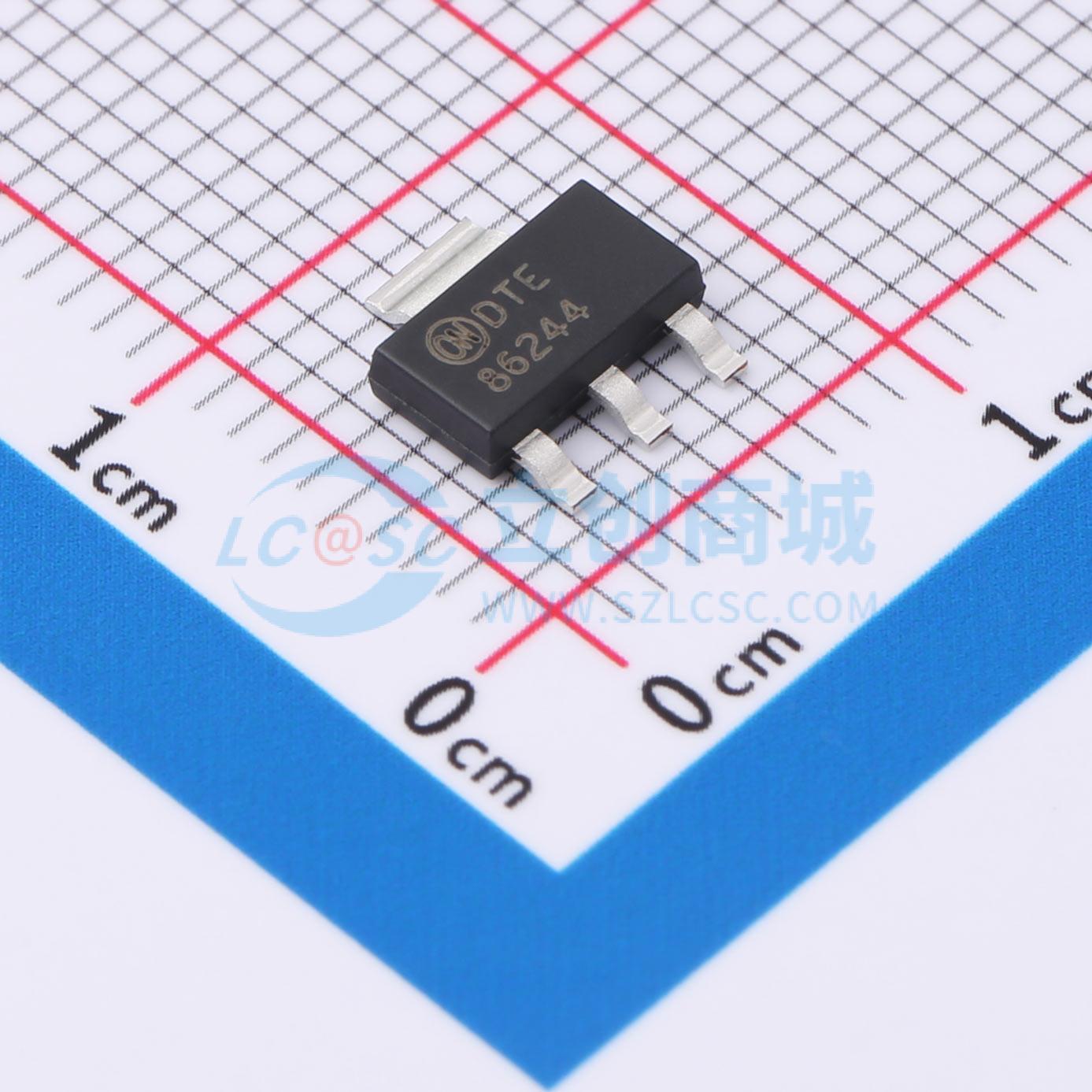

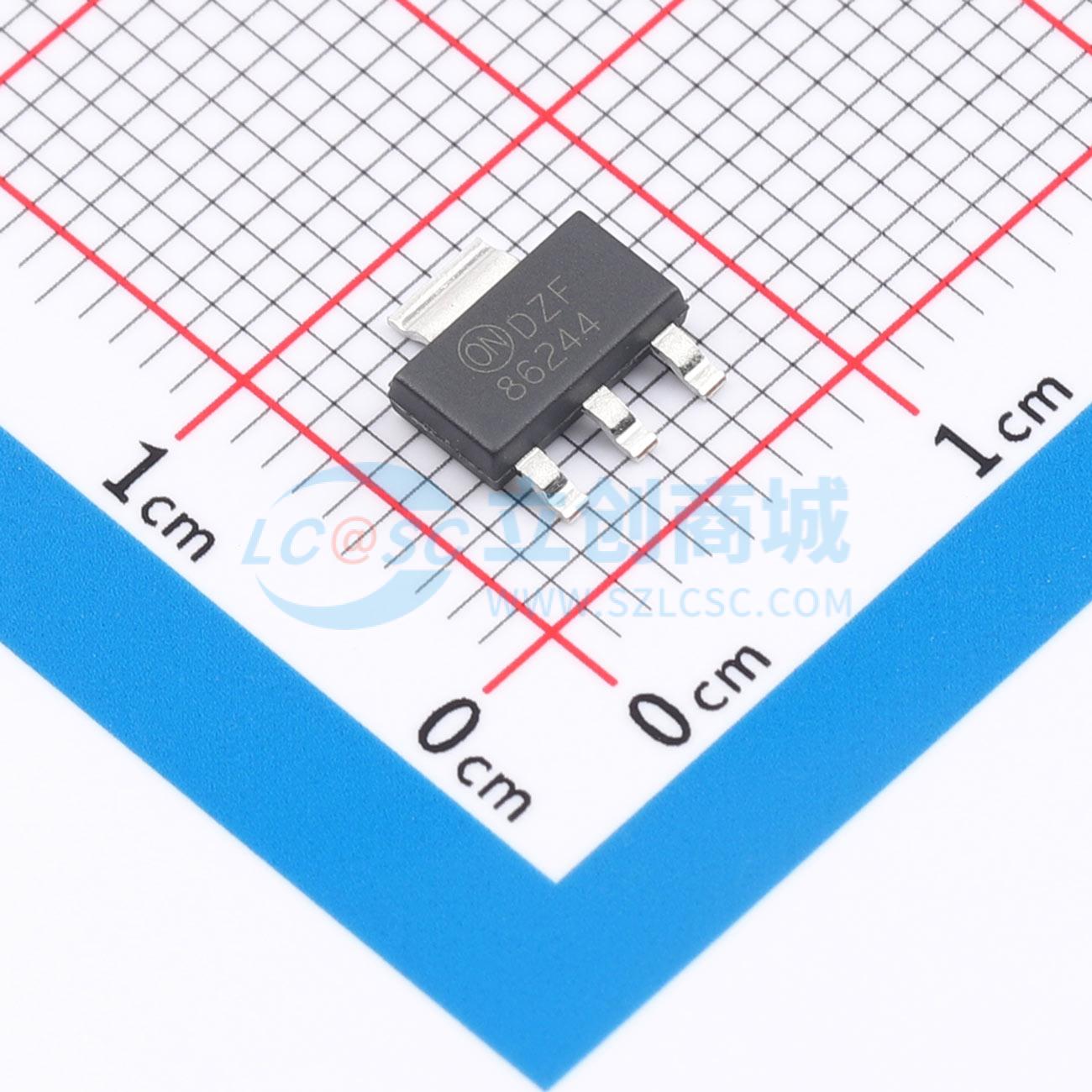

FDT86244实物图

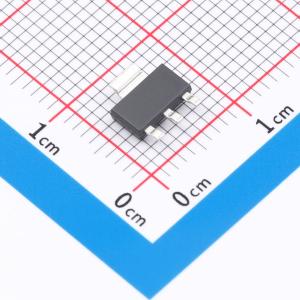

  • FDT86244商品缩略图

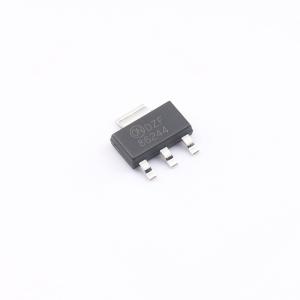

  • FDT86244商品缩略图
  • FDT86244商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

FDT86244

1个N沟道 耐压:150V 电流:2.8A

SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
描述
此N沟道MOSFET采用先进的PowerTrench工艺制造,该工艺融入了屏蔽栅技术。此工艺针对导通电阻、开关性能和耐用性进行了优化。
品牌名称
onsemi(安森美)
商品型号
FDT86244
商品编号
C3289938
商品封装
SOT-223​
包装方式
编带
商品毛重
0.22克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)150V
连续漏极电流(Id)2.8A
导通电阻(RDS(on))128mΩ@10V
耗散功率(Pd)2.2W
阈值电压(Vgs(th))4V
属性参数值
栅极电荷量(Qg)7nC@10V
输入电容(Ciss)395pF
反向传输电容(Crss)5pF
工作温度-55℃~+150℃
类型N沟道
输出电容(Coss)45pF

商品概述

第三代功率 MOSFET 为设计师提供了快速开关、坚固的器件设计、低导通电阻和高性价比的最佳组合。 SOT - 223 封装专为采用气相、红外或波峰焊技术的表面贴装而设计。其独特的封装设计允许像其他 SOT 或 SOIC 封装一样轻松进行自动拾放,并且由于散热片的散热片增大,还具有改善散热性能的额外优势。在典型的表面贴装应用中,功率耗散可能超过 1.25 W。

商品特性

  • 屏蔽栅MOSFET技术
  • VGS = 10 V、ID = 2.8 A时,最大导通电阻RDS(on) = 128 mΩ
  • VGS = 6 V、ID = 2.4 A时,最大导通电阻RDS(on) = 178 mΩ
  • 高性能沟槽技术,实现极低的导通电阻RDS(on)
  • 广泛使用的表面贴装封装,具备高功率和大电流处理能力
  • 开关速度快
  • 经过100%单脉冲雪崩耐量(UIL)测试
  • 这些器件无铅且符合RoHS标准

应用领域

-负载开关-主开关

数据手册PDF
