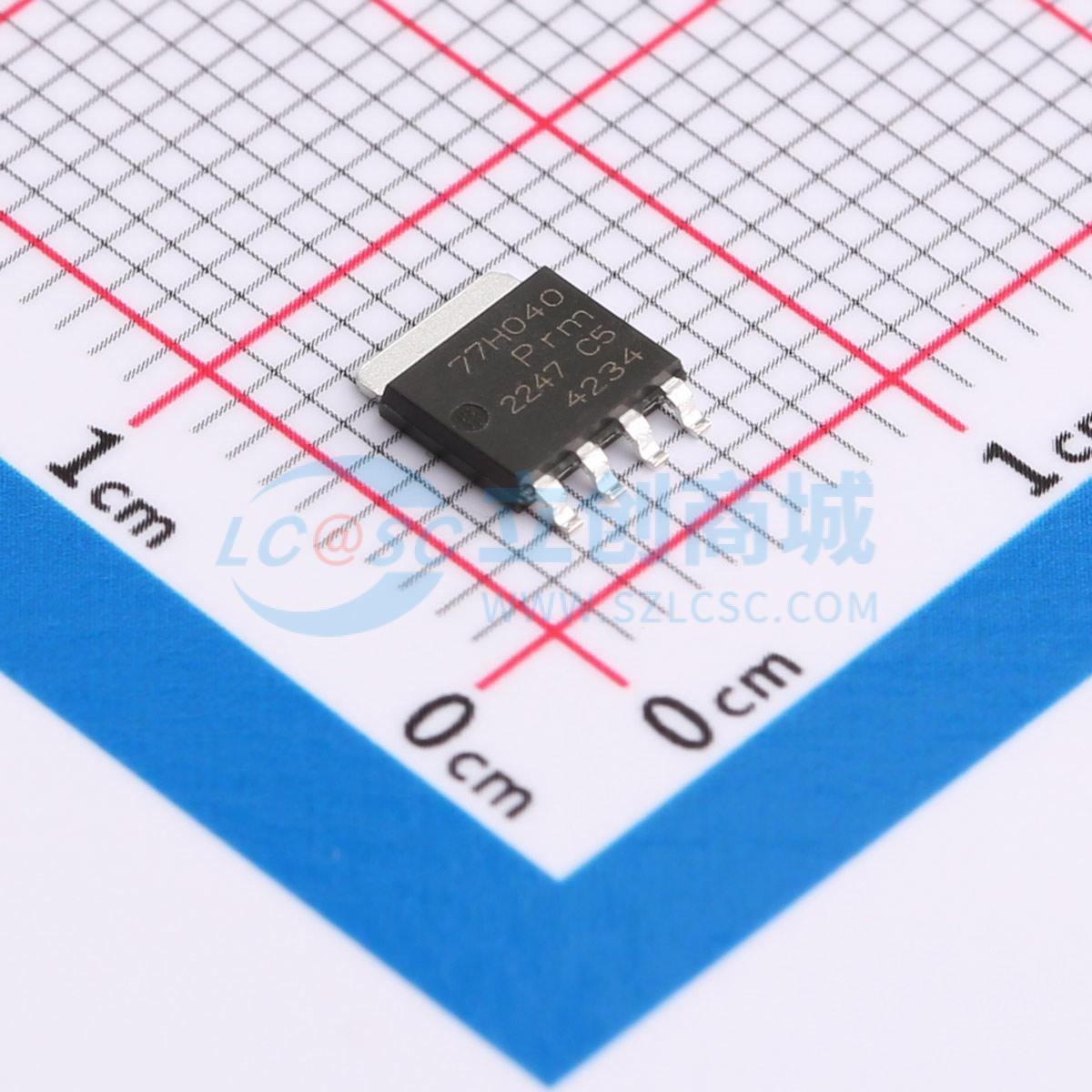

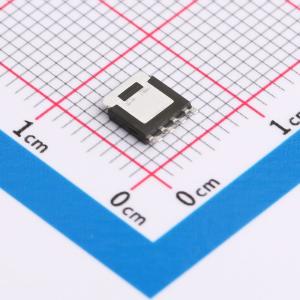

温馨提醒：图片仅供参考，商品以实物为准
BUK7Y7R0-40HX
1个N沟道 耐压:40V 电流:68A
- 描述
- 汽车级N沟道MOSFET，采用最新的Trench 9低欧姆超结技术，封装于坚固的LFPAK56中。该产品经过全面设计和认证，满足AEC-Q101要求，具备高性能和耐用性。
- 品牌名称
- Nexperia(安世)
- 商品型号
- BUK7Y7R0-40HX
- 商品编号
- C3288624
- 商品封装
- LFPAK56(PowerSO-8)
- 包装方式
- 编带
- 商品毛重
- 0.182467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 68A | |
| 导通电阻(RDS(on)) | 7mΩ@10V | |
| 耗散功率(Pd) | 64W | |
| 阈值电压(Vgs(th)) | 3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 7.4nC@10V | |
| 输入电容(Ciss) | 1.63nF | |
| 反向传输电容(Crss) | 139pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 571pF |
商品概述
采用最新Trench 9低欧姆超结技术的汽车级N沟道MOSFET，采用坚固的LFPAK56封装。该产品经过全面设计和认证，符合AEC-Q101要求，具备高性能和耐用性。
商品特性
- 完全符合AEC-Q101汽车级标准
- 额定温度达175 °C,适用于对散热要求高的环境
- Trench 9超结技术:
- 减小的单元间距可在相同封装尺寸下实现更高的功率密度和效率,同时降低导通电阻RDSon
- 与标准TrenchMOS相比,改善了安全工作区(SOA)和雪崩能力
- 紧密的VGS(th)限值使MOSFET易于并联
- LFPAK鸥翼引脚:
- 具有高电路板级可靠性,在热循环过程中可吸收机械应力,这与传统QFN封装不同
- 可进行目视(AOI)焊接检查,无需昂贵的X射线设备
- 易于焊料润湿,形成良好的机械焊点
- LFPAK铜夹技术:
- 提高了可靠性,降低了热阻Rth和导通电阻RDSon
- 增加了最大电流能力,改善了电流分布
应用领域
- 12 V汽车系统
- 电机、灯具和电磁阀控制
- 启停微混合动力应用
- 变速器控制
- 超高性能功率开关
