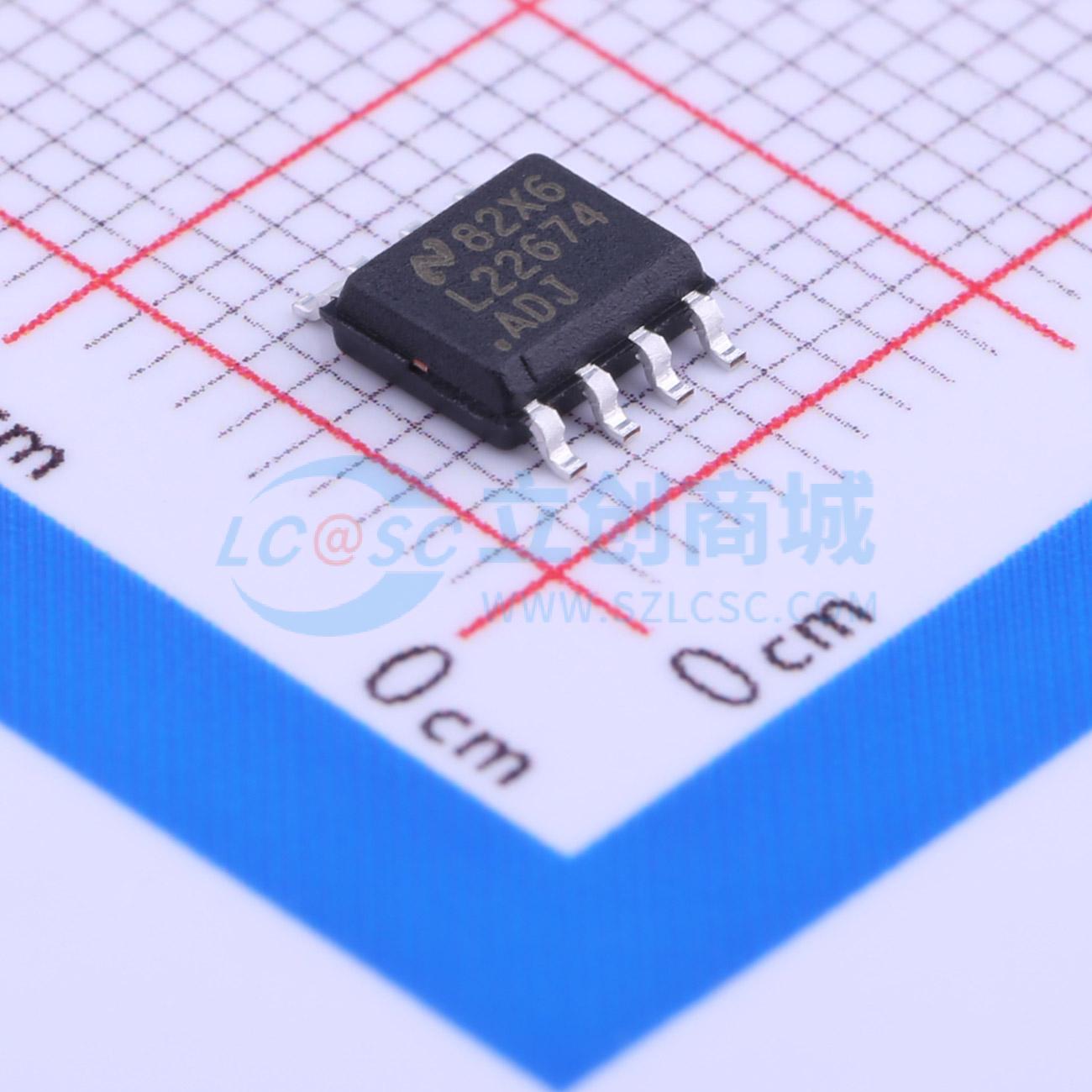

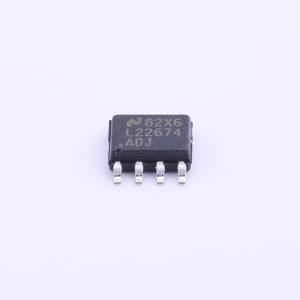

LM22674MRX-ADJ/NOPB

高效宽输入电压范围降压型开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM22674是一款高效、宽输入电压范围的降压型开关稳压器,适用于各种工业和汽车应用。该器件采用内部补偿的电压模式控制,可在最小外部组件的情况下实现高效的电压转换。其输入电压范围为4.5 V至42 V,最大输出电流为500mA,支持固定和可调输出电压选项。
品牌名称: TI(德州仪器)
商品型号: LM22674MRX-ADJ/NOPB
商品编号: C132193
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.178克(g)

商品参数

商品概述

LM22674开关稳压器提供了实现高效高压降压（buck）稳压器所需的所有功能，且仅需最少的外部组件。这款易于使用的稳压器集成了一个42V N沟道MOSFET开关，能够提供高达500mA的负载电流。它具有出色的线性和负载调节能力以及高效率（>90%）。电压模式控制提供了最短的最小导通时间，允许输入和输出电压之间的最大比例。内部环路补偿使得用户无需进行繁琐的环路补偿组件计算。该稳压器有固定的5V输出和可调输出电压选项。500kHz的开关频率允许使用小型外部组件并具有良好的瞬态响应。精密使能输入简化了稳压器控制和系统电源排序。在关断模式下，稳压器仅消耗25μA（典型值）的电流。内置软启动（500μs，典型值）节省了外部组件。LM22674还具有内置热关断和电流限制功能，以防止意外过载。

LM22674器件是德州仪器SIMPLE SWITCHER系列的一员。SIMPLE SWITCHER概念提供了一个易于使用的设计方案，仅需最少数量的外部组件，并可通过TI WEBENCH设计工具完成设计。TI的WEBENCH工具包括诸如外部组件计算、电气仿真、热仿真以及便于设计导入的Build-It板等功能。

应用领域

工业控制
电信和数据通信系统
嵌入式系统
从标准的24V、12V和5V输入轨转换

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~42V
	输出电压	1.285V~37V
	输出电流	500mA
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
