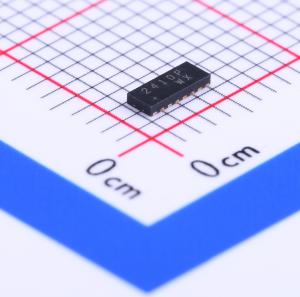

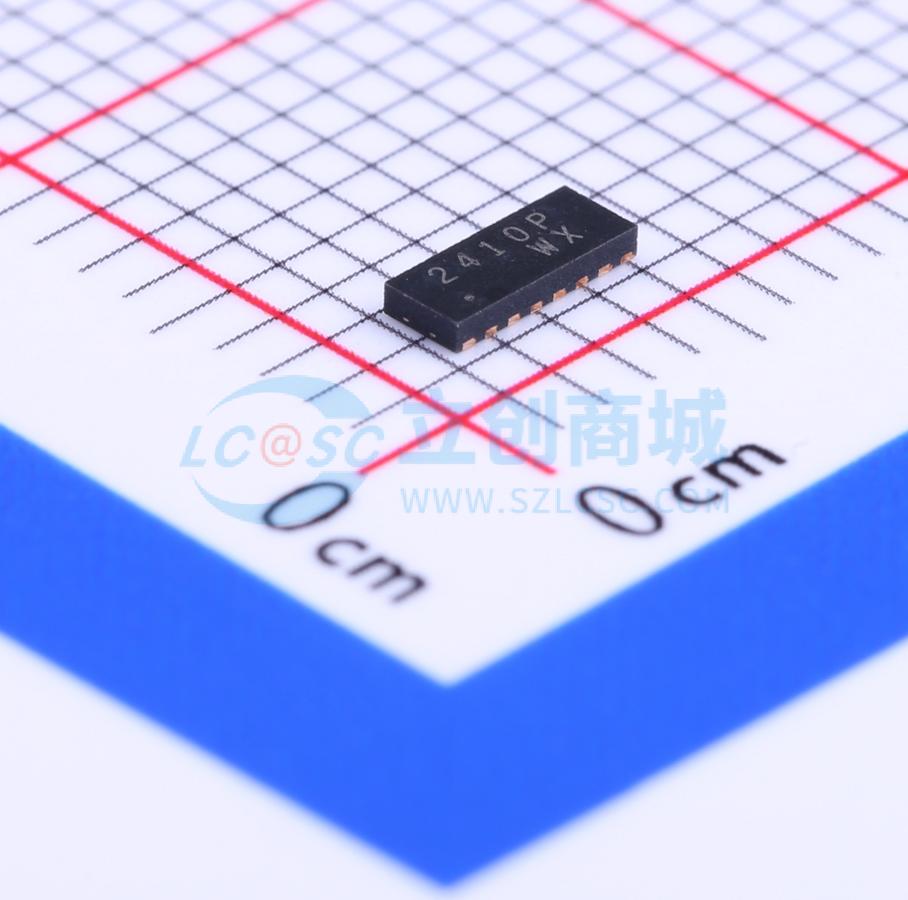

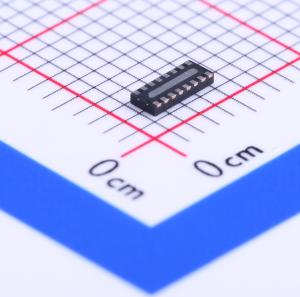

温馨提醒：图片仅供参考，商品以实物为准

ECLAMP2410P.TCT

双向TVS 5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: EClampTM2410P是一款集成了TVS二极管的组合式EMI滤波器和线路终端设备，适用于多媒体卡接口。这款先进的设备采用固态硅雪崩技术，具有卓越的钳位性能和直流电气特性。它经过优化，可用于保护手机和其他便携式电子设备中的TFlash/MicroSD接口。该设备由六个电路组成，包括SD规范要求的串联阻抗匹配电阻和上拉电阻。每条线路上都集成了TVS二极管，用于ESD保护。此外，还设有一个额外的TVS二极管连接，用于保护电压（Vdd）总线。DAT0、DAT1、DAT2、DAT3、CMD和CLK线路上的终端电阻值为45欧姆。DAT0、DAT1、DAT2和CMD线路上的上拉电阻为15k欧姆，而DAT3线路上的上拉电阻为50k欧姆。这些电阻可针对工作在SD或SPI模式的设备进行配置。根据IEC 61000 - 4 - 2标准4级要求，TVS二极管可有效抑制超过±15KV（空气放电）和±8KV（接触放电）的ESD电压。EClamp2410P采用16引脚、符合RoHS/WEEE标准的SLP4016P16封装。其尺寸为4.0×1.6×0.58mm。引脚间距为0.5mm，采用无铅NiPd镀层。
品牌名称: SEMTECH
商品型号: ECLAMP2410P.TCT
商品编号: C132250
商品封装: SLP4016P16
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

商品概述

EClampTM2410P是一款集成了TVS二极管的组合式EMI滤波器和线路终端设备，适用于多媒体卡接口。这款先进的设备采用固态硅雪崩技术，具有卓越的钳位性能和直流电气特性。它经过优化，可用于保护手机和其他便携式电子设备中的TFlash/MicroSD接口。该设备由六个电路组成，包括SD规范要求的串联阻抗匹配电阻和上拉电阻。每条线路上都集成了TVS二极管，用于ESD保护。此外，还设有一个额外的TVS二极管连接，用于保护电压（Vdd）总线。DAT0、DAT1、DAT2、DAT3、CMD和CLK线路上的终端电阻值为45欧姆。DAT0、DAT1、DAT2和CMD线路上的上拉电阻为15k欧姆，而DAT3线路上的上拉电阻为50k欧姆。这些电阻可针对工作在SD或SPI模式的设备进行配置。根据IEC 61000 - 4 - 2标准4级要求，TVS二极管可有效抑制超过±15KV（空气放电）和±8KV（接触放电）的ESD电压。 EClamp2410P采用16引脚、符合RoHS/WEEE标准的SLP4016P16封装。其尺寸为4.0×1.6×0.58mm。引脚间距为0.5mm，采用无铅NiPd镀层。

商品特性

集成ESD保护的双向EMI/RFI滤波和线路终端
符合IEC 61000 - 4 - 2（ESD）4级标准的ESD保护，±15kV（空气），±8kV（接触）
TVS工作电压：5V
终端电阻：45Ω
上拉电阻：15KΩ（3个）和50kΩ
每条线路的典型电容：12pF（VR = 2.5V）
六条线路 + Vdd的保护和终端
固态技术

应用领域

T - Flash / MicroSD接口
MMC接口
CDMA、GSM、3G手机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	击穿电压	8V
	反向电流(Ir)	500nA

	属性	参数值
	通道数	六路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-2
	类型	TVS
	Cj-结电容	12pF
