温馨提醒：图片仅供参考，商品以实物为准

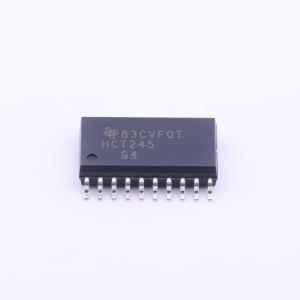

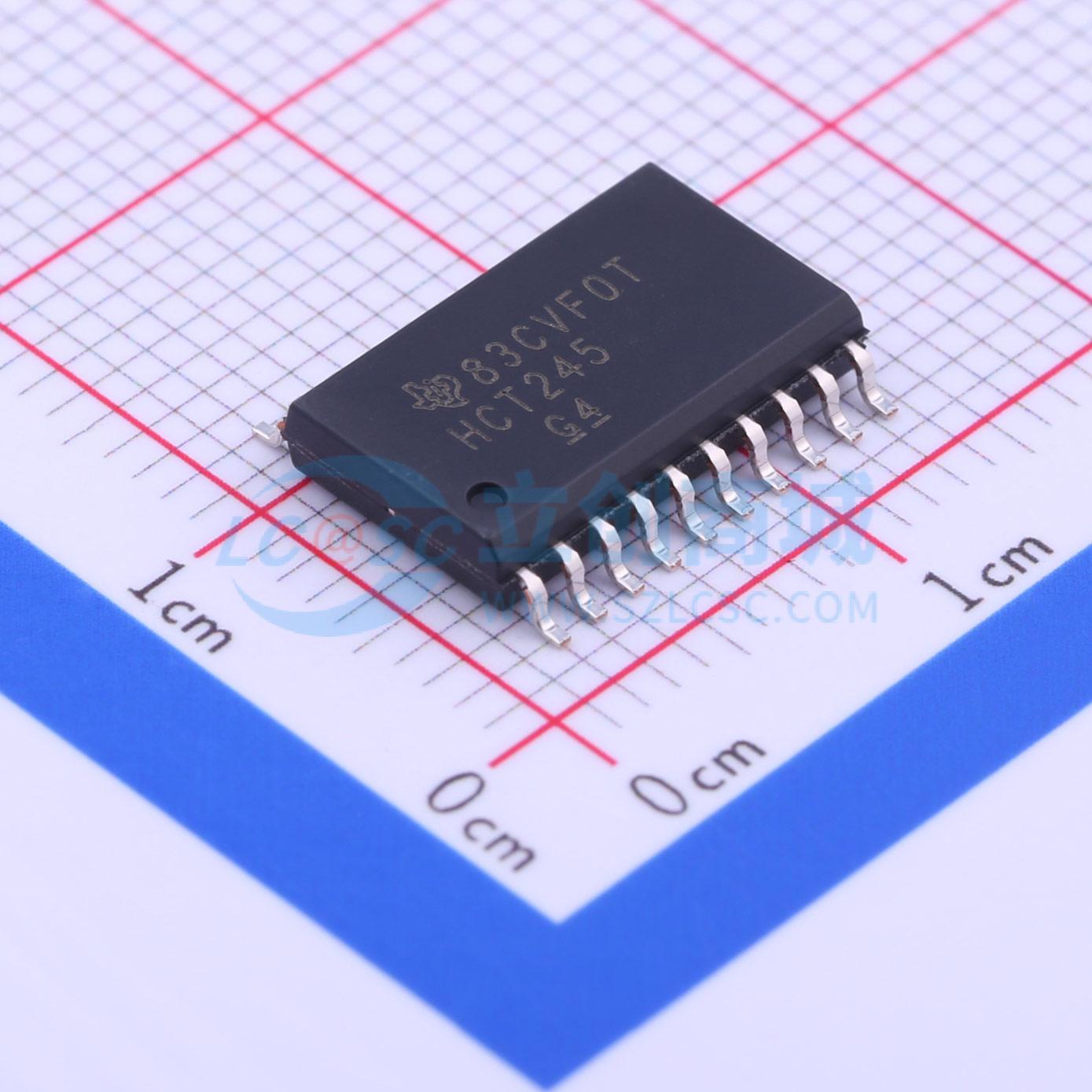

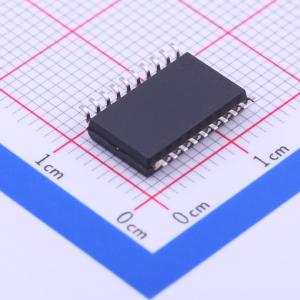

SN74HCT245DWR
八位三态输出总线收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HCT245 具有三态输出的八通道总线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCT245DWR
- 商品编号
- C132267
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.714克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 通道类型 | 双向 | |
| 灌电流(IOL) | 6mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 6mA | |
| 系列 | 74HCT | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 80uA | |
| 传播延迟(tpd) | 14ns@5V,50pF |
商品概述
SNx4HCT245 八路总线收发器专为数据总线之间的异步双向通信而设计。控制功能实现可更大限度地减少外部时序要求。根据方向控制 (DIR) 输入上的逻辑电平，SNx4HCT245 器件将数据从 A 总线发送至 B 总线，或者将数据从 B 总线发送至 A 总线。输出使能 (OE) 输入可用于禁用器件，这样可有效隔离总线。
商品特性
- 4.5V 至 5.5V 的工作电压范围
- 高电流三态输出直接驱动总线或多达 15 个 LSTTL 负载
- 低功耗，ICC 最大值为 80μA
- tpd 典型值 = 14 ns
- 电压为 5V 时，输出驱动为 ±6mA
- 低输入电流，最大值 1μA
- 输入兼容 TTL 电压
