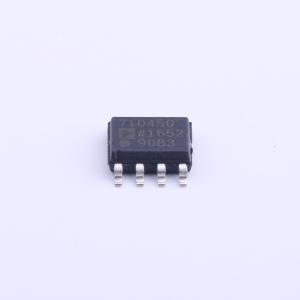

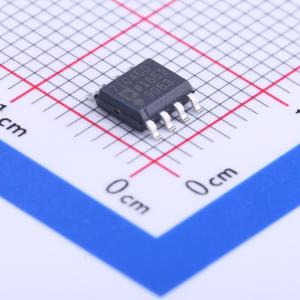

ADP7104ARDZ-5.0-R7

ADP7104是一款CMOS、低压差线性调节器，采用3.3 V至20 V电源供电，最大输出电流为500 mA。这款高输入电压LDO适用于调节19 V至1.22 V供电的高性能模拟和混合信号电路。该器件采用先进的专有架构，提供高电源抑制、低噪声特性，仅需一个1 μF型陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。

ADP7104提供7个固定输出电压选项和可调输出型号，可通过外置反馈分压器，将输出电压调节至1.22 V至VIN – VDO。ADP7104输出噪声电压为15 μV rms，并不受输出电压影响。这些器件具有一个“电源良好”数字输出引脚，允许电源系统监控器检查输出电压是否正常。用户可编程精密欠压闭锁功能方便控制多个电源的时序。

ADP7104提供8引脚3 mm×3 mm LFCSP和8引脚SOIC两种封装。LFCSP不仅提供一种超紧凑的解决方案，而且散热性能出色，在小尺寸薄型电路板空间中满足高达500 mA输出电流的应用需求。

• 输入电压范围：3.3 V至20 V
• 最大输出电流：500 mA
• 低噪声：75 μV rms（固定输出型）
• PSRR性能：60 dB (10 kHz，VOUT = 3.3V)
• 反向电流保护
• 低压差：350 mV（500 mA）
• 初始精度：±0.8%
• 在整个线路、负载与温度范围内的精度：-2%/+1%
• 低静态电流 (VIN = 5 V)：IGND = 900 μA（500 mA负载）
• 低关断电流：< 40 μA（VIN = 12V时）
• 利用1 μF小型陶瓷输出电容实现稳定工作
• 7种固定输出电压选项：1.5 V、1.8 V、2.5 V、3 V、3.3 V、5 V和9 V
• 可调输出电压范围：1.22 V至VIN – VDO
• 返送电流限制和热过载保护
• 用户可编程的精密UVLO/使能功能
• 电源良好指示
• 8引脚LFCSP和8引脚SOIC封装

• 适应噪声敏感应用：ADC、DAC电路、精密放大器、高频振荡器、时钟和PLL
• 通信和基础设施
• 医疗和保健
• 工业与仪器仪表
