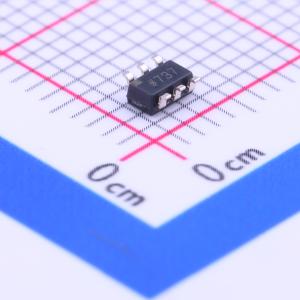

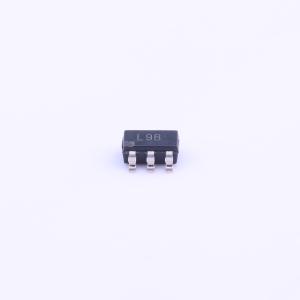

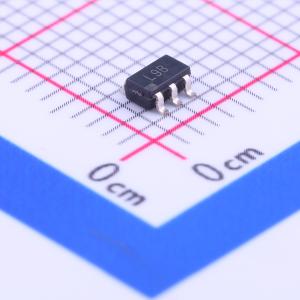

温馨提醒：图片仅供参考，商品以实物为准

ADP3331ARTZ-REEL7

可调节输出、超低功耗、200 mA、SOT-23 封装、支持任意电容的低压差稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADP3331是ADP330x系列精密低压差anyCAP稳压器的一员。ADP3331的输入电压范围为2.6 V至12 V，可提供高达200 mA的负载电流。
品牌名称: ADI(亚德诺)
商品型号: ADP3331ARTZ-REEL7
商品编号: C133252
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.073克(g)

商品参数

商品概述

ADP3331是ADP330x系列精密低压差anyCAP稳压器的一员。ADP3331的输入电压范围为2.6 V至12 V，可提供高达200 mA的负载电流。ADP3331采用新颖架构和改进工艺，与传统LDO相比脱颖而出，性能更优，输出电流更大。其专利设计仅需0.47 μF的输出电容即可保持稳定。该器件对电容等效串联电阻（ESR）不敏感，使用任何优质电容都能保持稳定，包括适用于空间受限应用的陶瓷（MLCC）电容。ADP3331在室温下的精度可达±0.7%，在温度、线路和负载变化时的整体精度为±1.4%。在200 mA负载下，ADP3331的压差仅为140 mV（典型值）。该器件还具备安全限流、热过载保护和关断功能。在关断模式下，接地电流可降至2 μA以下。在轻载情况下，ADP3331的静态电流超低，仅为34 μA（典型值）。SOT - 23 - 6封装采用专有芯片贴焊盘技术进行了散热优化，以实现最大功耗。

商品特性

线路和负载高精度：25°C时为±0.7%，全温度范围为1.4%
超低压差：200 mA时为140 mV（典型值）
可作为大电流（>1 A）LDO控制器使用
仅需C₀ = 0.47 μF即可保持稳定
anyCAP：使用任何类型的电容（包括MLCC）都能保持稳定
电流和热限制
低噪声
低关断电流：典型值为10 nA
2.6 V至7.28 V供电范围
1.5 V至11.75 V输出范围
-40°C至85°C环境温度范围
超小型散热优化芯片贴焊盘SOT - 23 - 6引脚封装

应用领域

移动电话
笔记本电脑、掌上电脑
电池供电系统
PCMCIA稳压器
条形码扫描仪
摄像机、相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	12V
	输出电压	1.5V~11.75V
	输出电流	200mA
	压差	230mV@(200mA)

	属性	参数值
	静态电流(Iq)	34uA
	噪声	-
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
