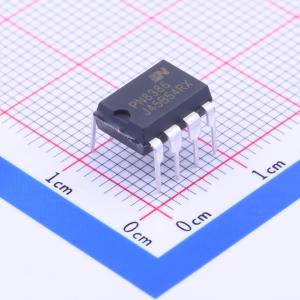

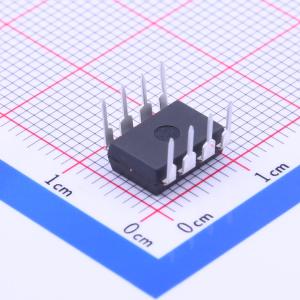

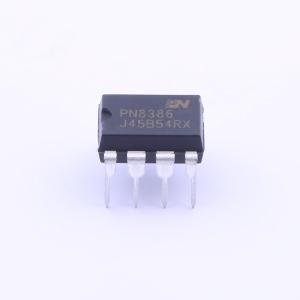

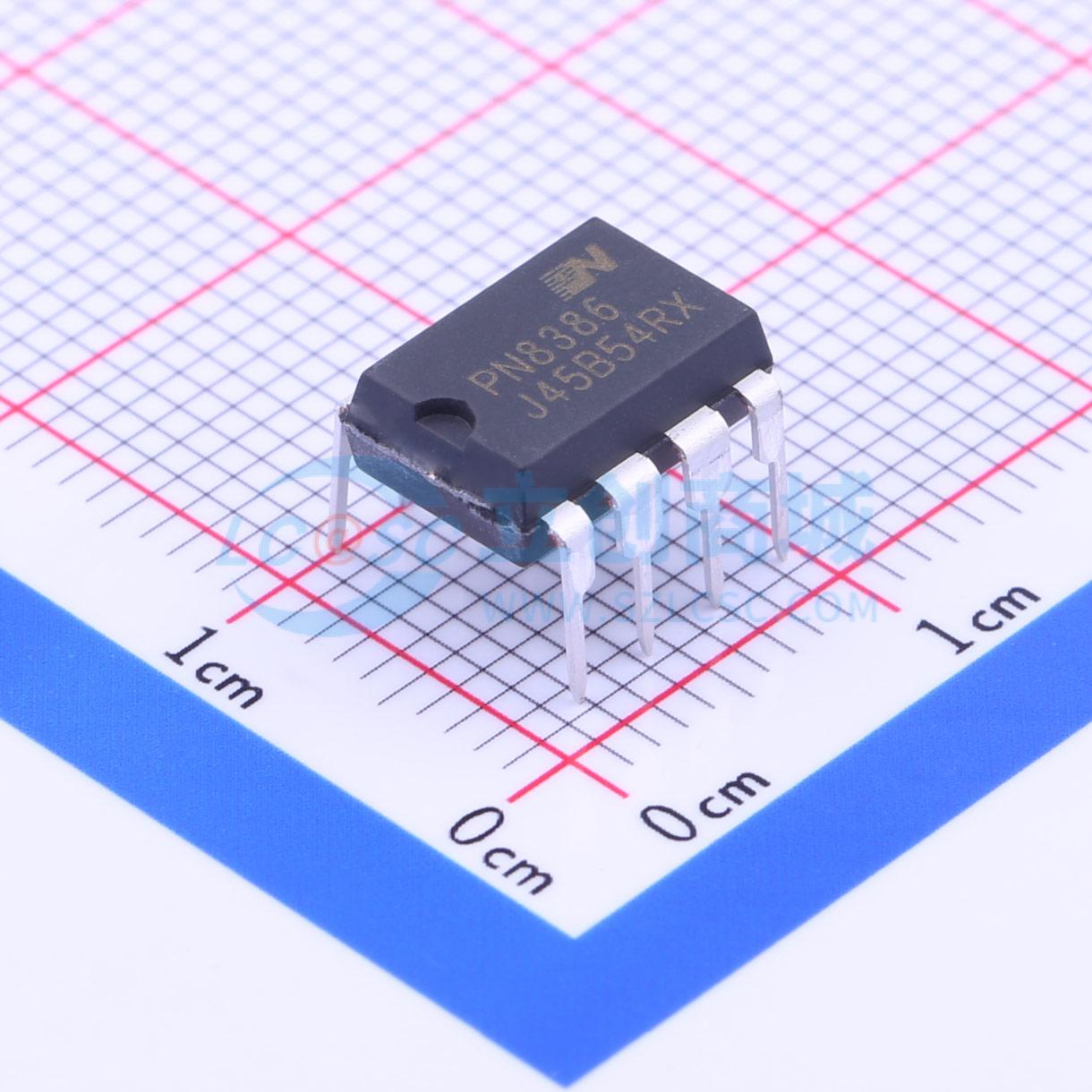

PN8386NEC-T1

超低待机功耗准谐振原边反馈交直流转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 超低待机功耗准谐振原边反馈交直流转换器
品牌名称: chipown(芯朋微电子)
商品型号: PN8386NEC-T1
商品编号: C133322
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.813克(g)

商品参数

	属性	参数值
	特性	过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；恒压模式(CV)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+150℃
	工作模式	QR
	反馈方式	原边反馈

商品概述

PN8386集成超低待机功耗准谐振原边控制器及650V高雪崩能力智能功率MOSFET，用于高性能、外围元器件精简的充电器、适配器和内置电源。PN8386为原边反馈工作模式，可省略光耦和TL431。内置高压启动电路，可实现芯片空载损耗（264VAC）小于50mW。在恒压模式，采用准谐振与多模式技术提高效率并消除音频噪声，使得系统满足6级能效标准，可调输出线补偿功能能使系统获得较好的负载调整率；在恒流模式，输出电流和功率可通过CS脚的电阻进行调节。该芯片提供了极为全面的智能保护功能，包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等。

商品特性

内置650V高雪崩能力智能功率MOSFET
内置高压启动电路，小于50mW空载损耗（264VAC）
采用准谐振与多模式技术提高效率，满足6级能效标准
全电压输入范围±5%的CC/CV精度
原边反馈可省光耦和TL431
恒压、恒流、输出线补偿外部可调
无需额外补偿电容
无音频噪声
智能保护功能：过温保护 (OTP)、VDD欠压&过压保护 (UVLO&OVP)、逐周期过流保护 (OCP)、CS开/短路保护 (CS O/SP)、开环保护 (OLP)

应用领域

开关电源适配器
电池充电器
机顶盒电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8V~30V
	晶体管耐压	700V
	拓扑结构	反激式
