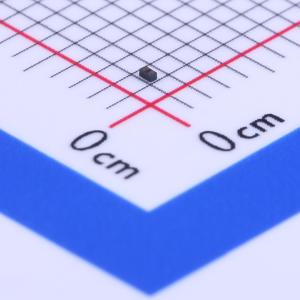

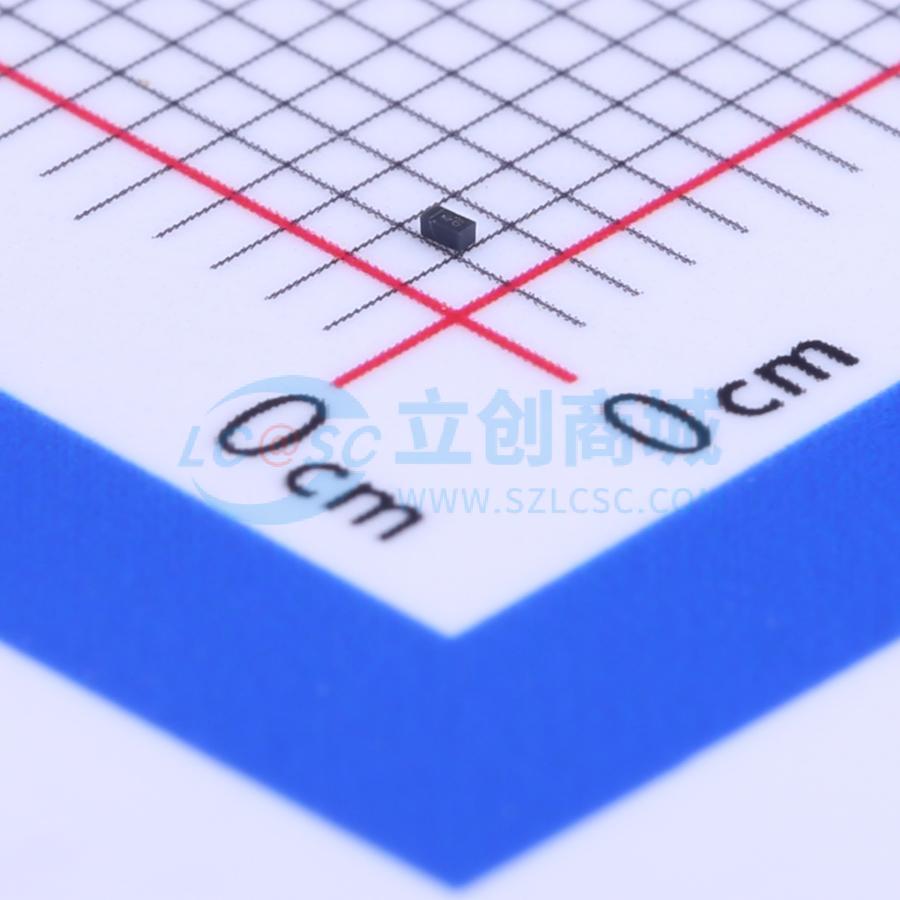

ESD8472MUT5G

双向ESD 5.3V截止峰值脉冲电流：3A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD8472旨在保护需要超低电容的电压敏感元件，使其免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低电容、高击穿电压、高线性度、低泄漏和快速响应时间，使其成为电路板空间有限设计中ESD保护的理想选择。它在不同电压下具有行业领先的电容线性度，非常适合射频（RF）应用。这种电容线性度与极小的封装和低插入损耗相结合，使其非常适合用于无线手机和终端的天线线路应用。
品牌名称: onsemi(安森美)
商品型号: ESD8472MUT5G
商品编号: C133346
商品封装: X3-DFN-2(0.3x0.6)
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

商品概述

ESD8472旨在保护需要超低电容的电压敏感元件，使其免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低电容、高击穿电压、高线性度、低泄漏和快速响应时间，使其成为电路板空间有限设计中ESD保护的理想选择。它在不同电压下具有行业领先的电容线性度，非常适合射频（RF）应用。这种电容线性度与极小的封装和低插入损耗相结合，使其非常适合用于无线手机和终端的天线线路应用。

商品特性

行业领先的电压电容线性度
超低电容：0.2 pF
插入损耗：0.030 dBm
耐受电压：5.3 V
低泄漏电流：<1 nA
低动态电阻：<1 Ω
可承受1000次IEC61000 - 4 - 2标准的ESD冲击，±8 kV接触/空气放电
带有SZ前缀，适用于汽车及其他需要独特产地和控制变更要求的应用；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
这些器件无铅、无卤素，符合RoHS标准

应用领域

RF信号ESD保护
RF开关、功率放大器（PA）和天线ESD保护
近场通信
USB 2.0、USB 3.0

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 10 个)

个

起订量：10 个10000个/圆盘

总价金额：

￥ 0.00

近期成交59单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5.3V
	钳位电压	15V；20V
	峰值脉冲电流(Ipp)	3A@8/20us
	峰值脉冲功率(Ppp)	-

	属性	参数值
	击穿电压	12V
	反向电流(Ir)	50nA
	工作温度	-55℃~+150℃@(Tj)
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.2pF
